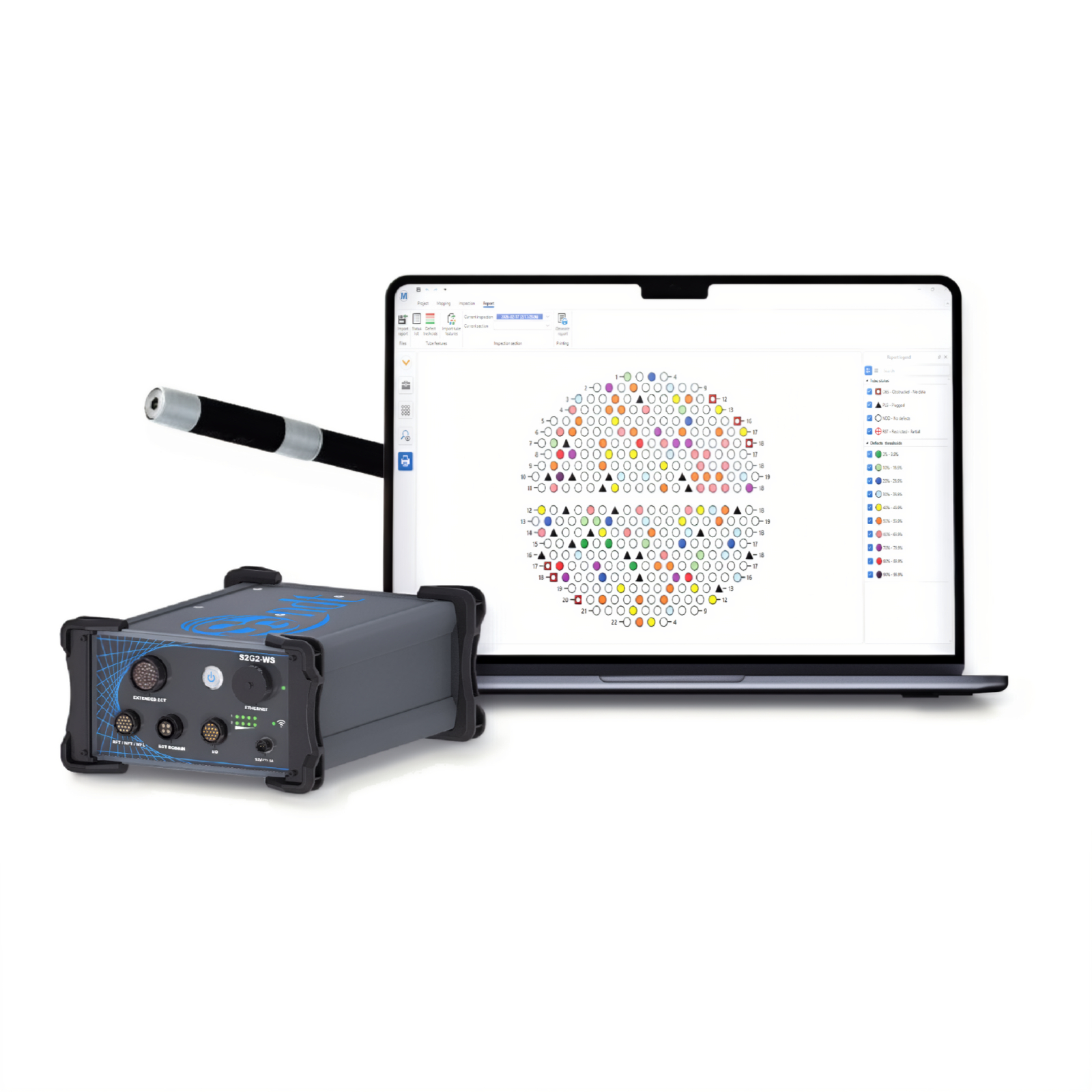

Thiết bị kiểm tra đường ống S2G2-WS

Thiết bị thu thập và xử lý dữ liệu S2G2-WS

Dựa trên thành công của dòng S2G2-800, SG NDT/EKOSCAN đã giới thiệu một số cải tiến quan trọng để tạo ra S2G2-WS, đồng thời vẫn duy trì tỷ lệ tín hiệu trên nhiễu hàng đầu trên thị trường.

Các tính năng tích hợp trên S2G2-WS kết hợp các công nghệ:

• Kiểm tra dòng điện xoáy (ECT)
• Kiểm tra dòng xoáy mảng pha (ECA)
• Kiểm tra từ trường xa (RFT)
• Kiểm tra từ trường gần (NFT)
• Kiểm tra từ trường gần mảng pha (NFA)
• Kiểm tra rò rỉ từ thông (MFL)

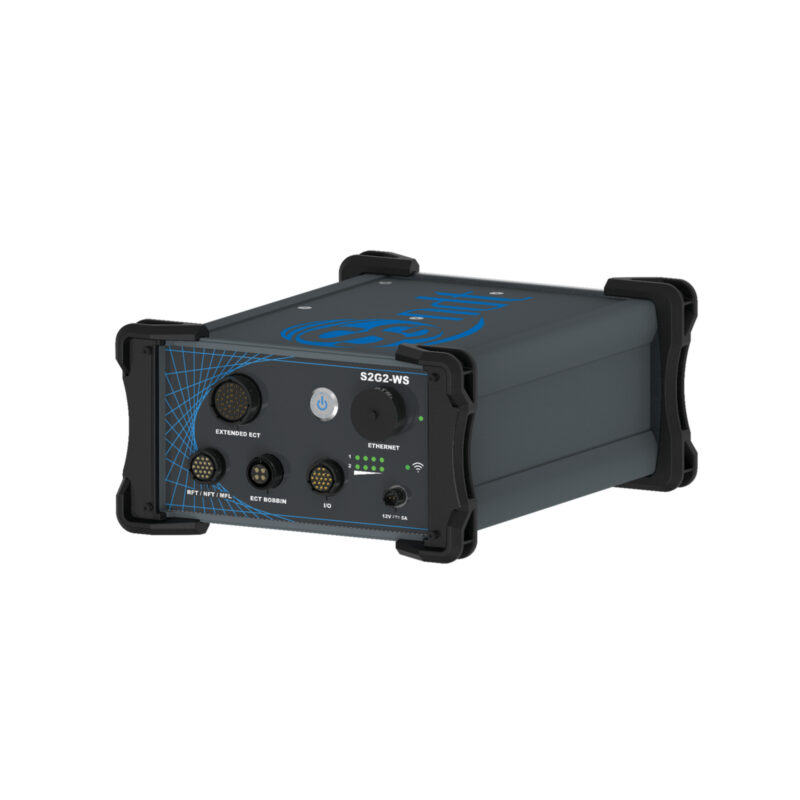

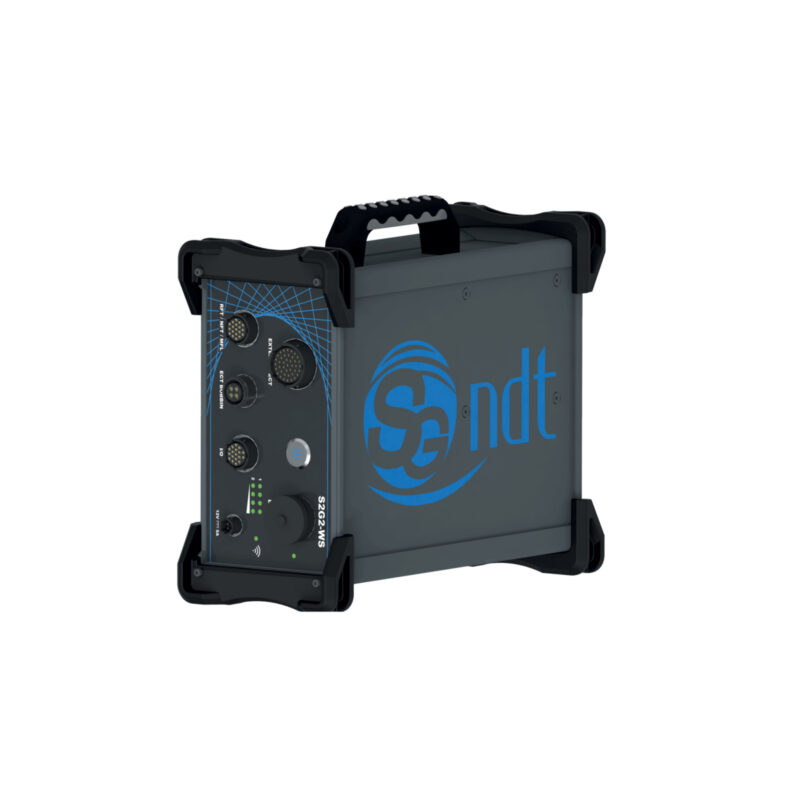

Thiết bị S2G2 nặng khoảng 4,75 kg (10,5 lbs) với thể tích 10L (688 in3), khiến nó trở thành một trong những thiết bị kiểm tra dòng điện xoáy nhỏ gọn, bền chắc nhất trên thị trường.

S2G2-WS Series

Nền tảng phần cứng mạnh mẽ cung cấp tỷ lệ tín hiệu trên nhiễu (SNR) cực thấp, đảm bảo dữ liệu thu được sạch và đáng tin cậy nhất trên thị trường

• S2G2-WS: Hỗ trợ đầy đủ các kỹ thuật ECT, RFT, NFT và các ứng dụng mảng (Array) lên đến 512 kênh
• S2G2-WS-CT: Lựa chọn kinh tế cho các yêu cầu kiểm tra ống thông thường, với khả năng nâng cấp lên công nghệ mảng khi cần thiết

Thiết bị chạy bằng pin với thời lượng lên đến 10 giờ, được thiết kế chắc chắn (IP55) cho hoạt động hiện trường.

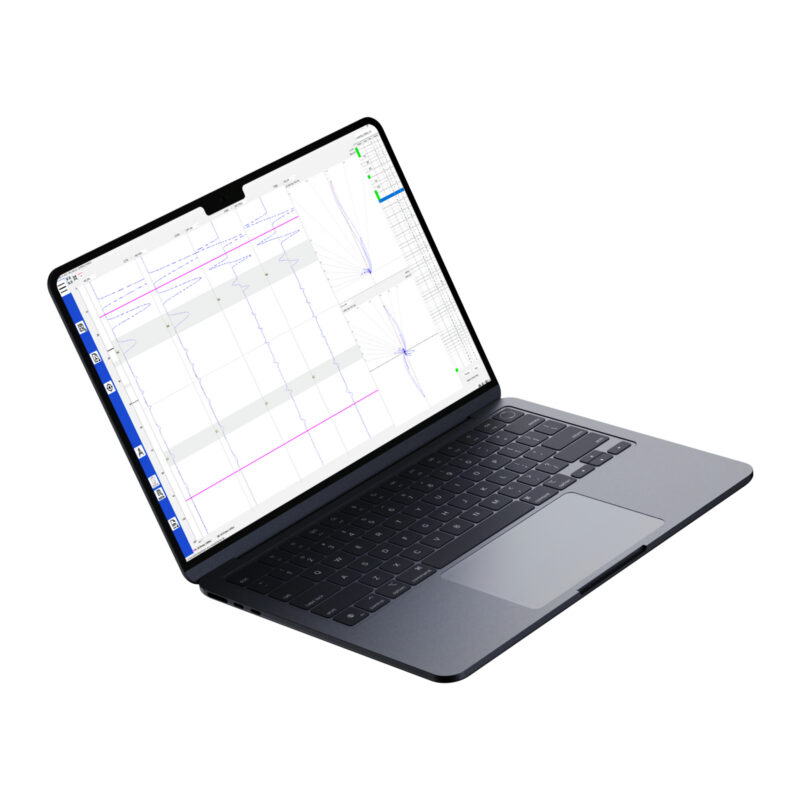

Phần mềm EMMA

Là nền tảng trí tuệ đằng sau mọi cuộc kiểm tra: EMMA (ElectroMagnetic Measurement & Analysis) là nền tảng thu thập và phân tích dữ liệu đa phương pháp (ECT, RFT, NFT, MFL, ECA)

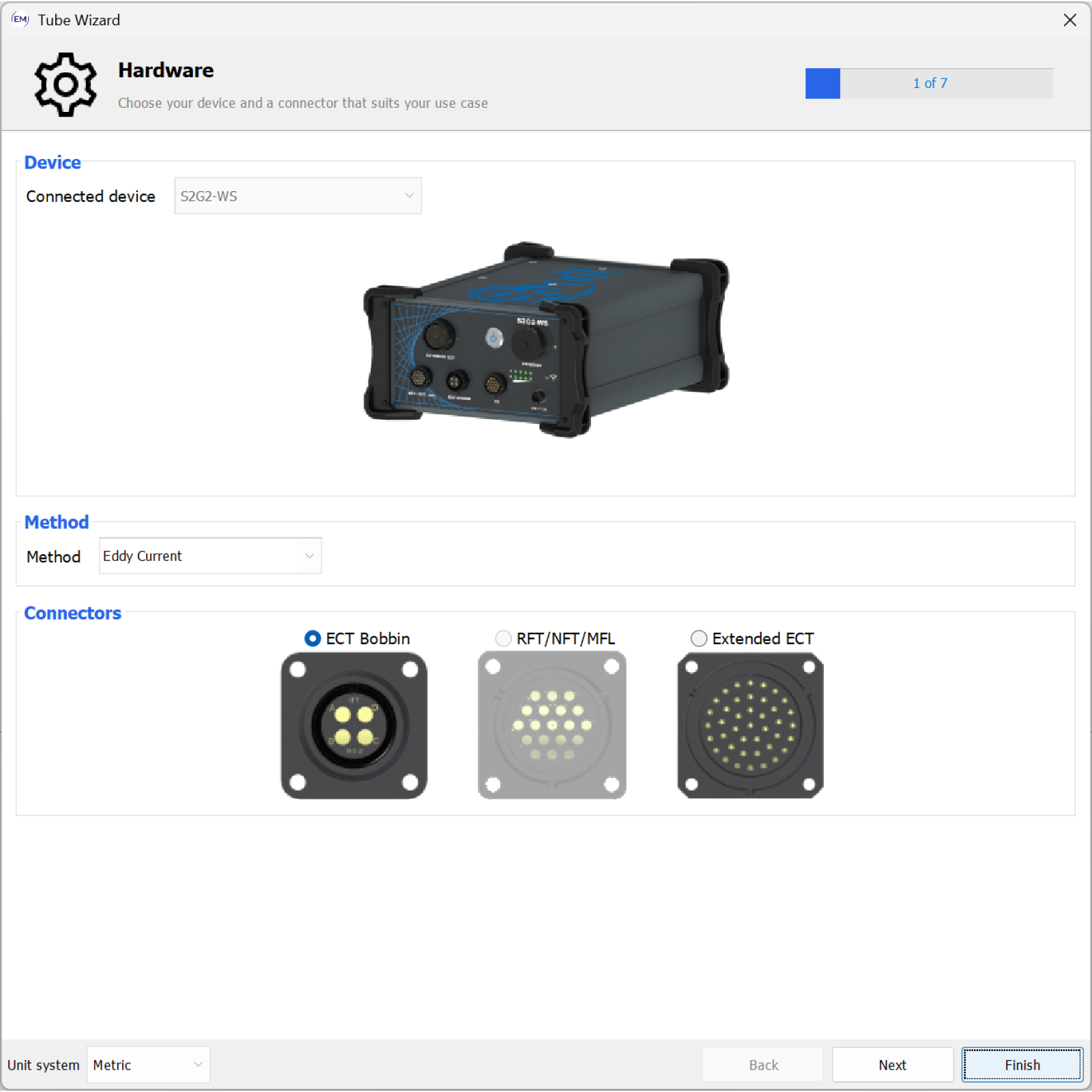

• Giao diện hướng dẫn từng bước giúp thiết lập nhanh chóng và giảm thiểu lỗi do con người

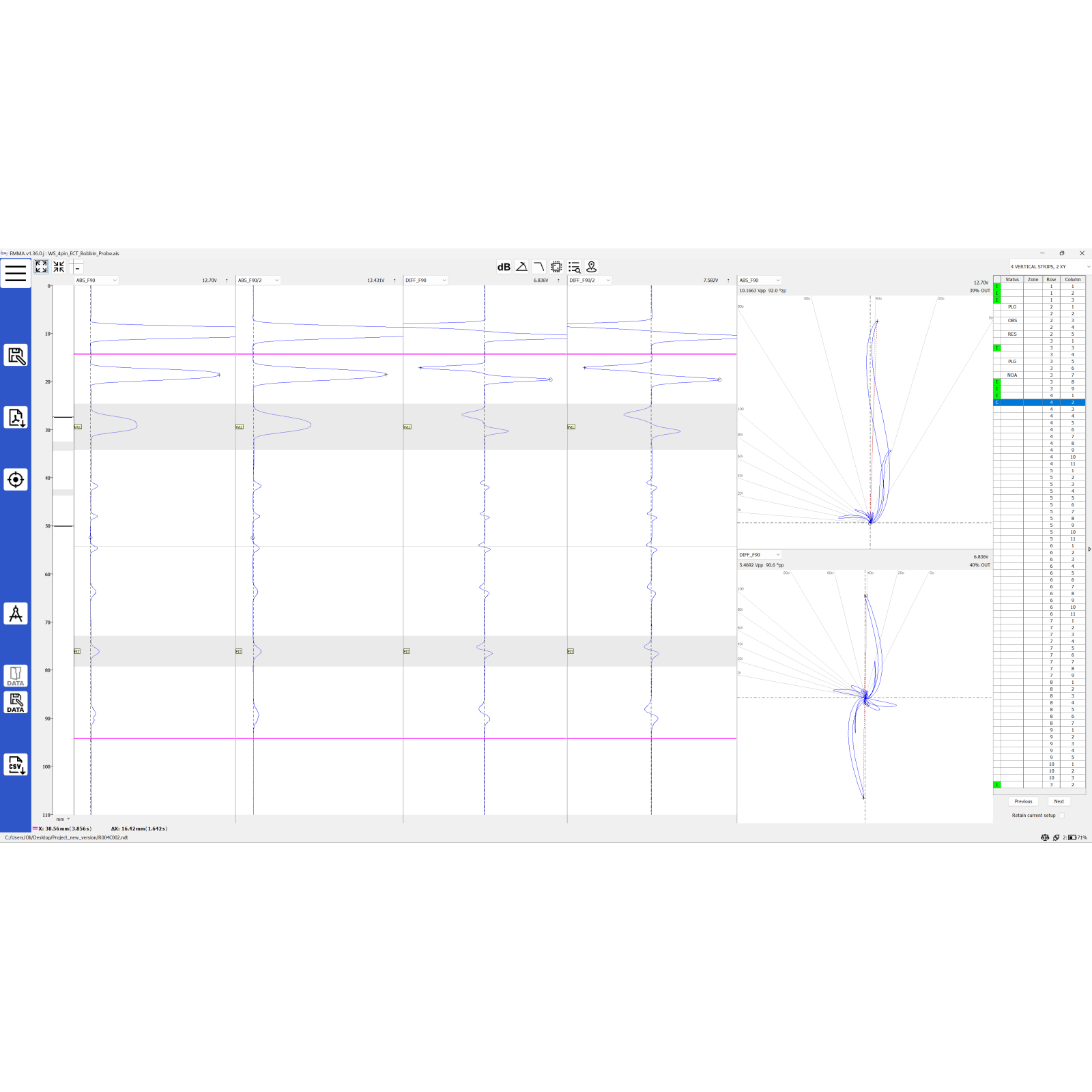

• Công cụ hình ảnh tiên tiến (3D, đồ thị Lissajous, đường cong chiều sâu) giúp giải đoán khuyết tật chính xác hơn
  .

Tính năng phần mềm EMMA

• Đa nền tảng: Chạy mượt mà trên máy tính để bàn, máy tính xách tay và máy tính bảng.
• Khả năng kết nối: Kết nối Ethernet (tiêu chuẩn) và tùy chọn kết nối Wi-Fi với các thiết bị đo.
• Giao diện hiển thị tùy chỉnh: Các chế độ hiển thị dữ liệu: đồ thị dạng dải (strip chart), đồ thị Lissajous, đường cong độ sâu, cùng các công cụ đo lường / ghi chú.

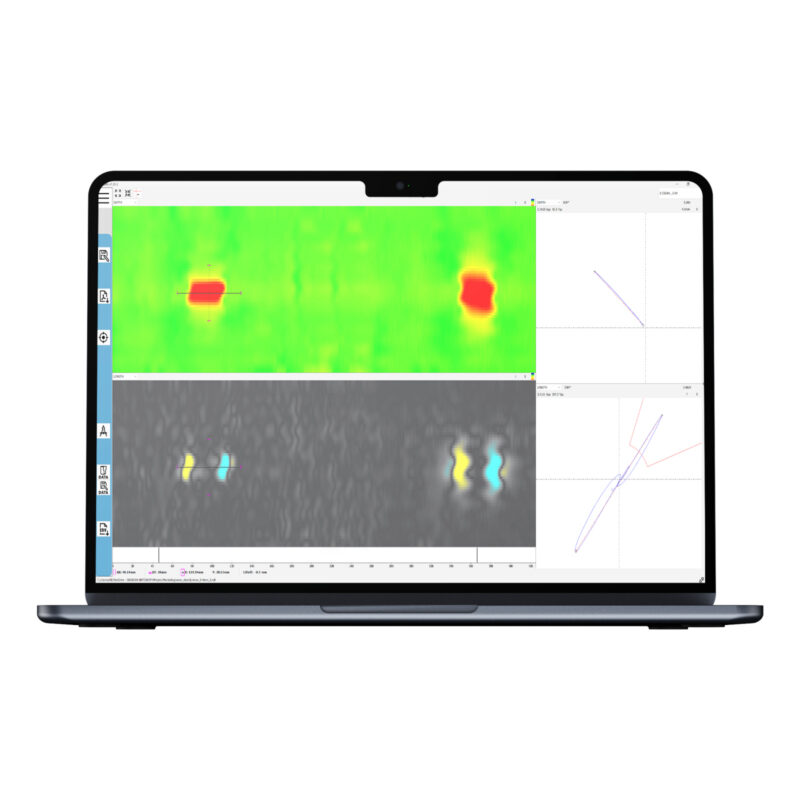

• Hiển thị trực quan nâng cao: Hiển thị dữ liệu 3D, hỗ trợ đầu vào bộ mã hóa (encoder) cho dữ liệu quét C-scan hoàn chỉnh.

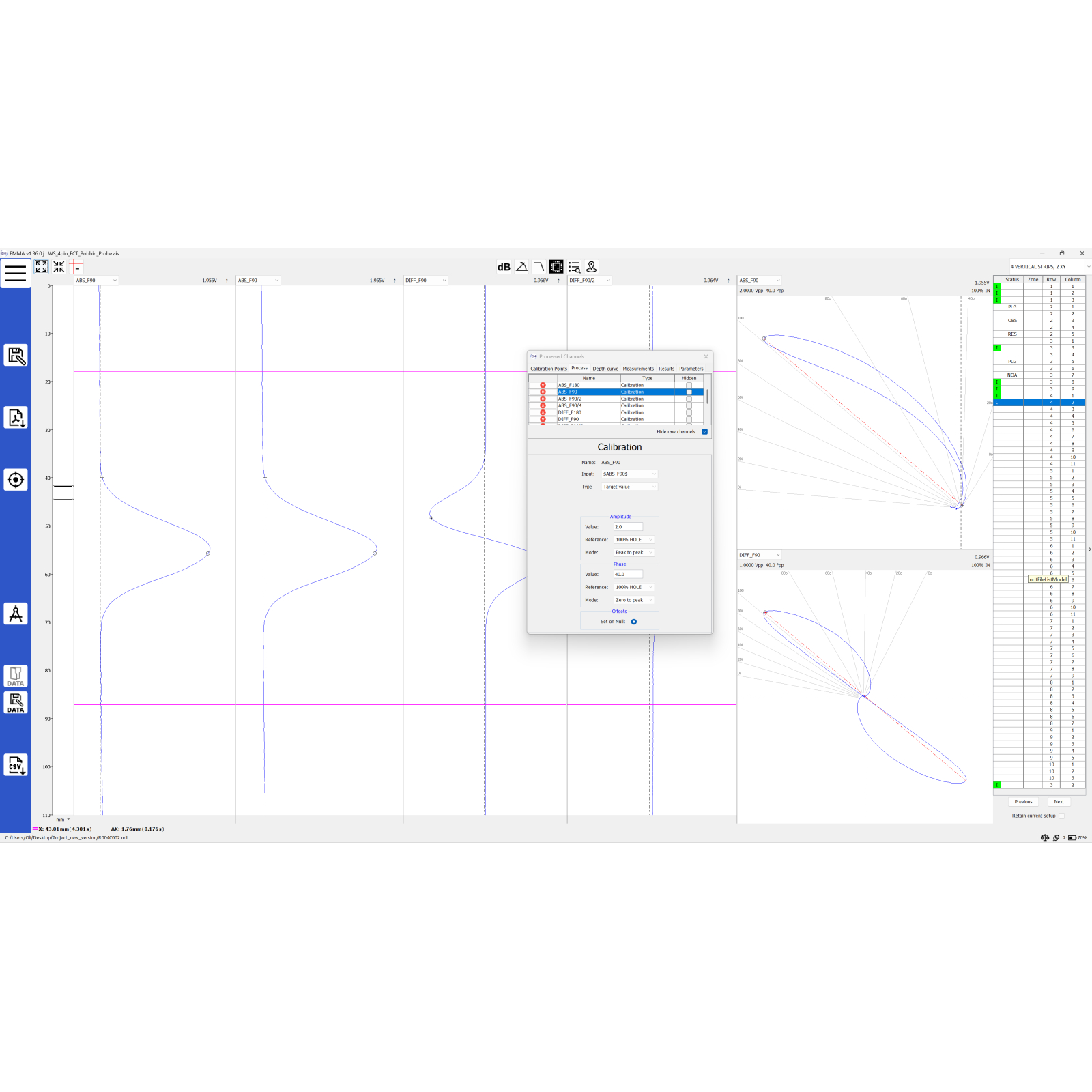

• Hiệu chuẩn đơn giản: Hiệu chuẩn nhanh chóng, dễ dàng cho các ứng dụng kiểm tra bề mặt.
• Báo cáo toàn diện: Khả năng xuất báo cáo đầy đủ với bố cục và nội dung có thể tùy chỉnh theo yêu cầu.
• Quét dữ liệu hiệu quả: Quét nhanh các khu vực diện tích lớn hoặc các chi tiết có hình dạng phức tạp, đi kèm dữ liệu kiểm tra có thể truy xuất nguồn gốc.

Phần mềm lập báo cáo MIRA

Biến dữ liệu thành hành động, MIRA là công cụ tạo báo cáo chuyên dụng, thu hẹp khoảng cách giữa phân tích dữ liệu và quyết định bảo trì

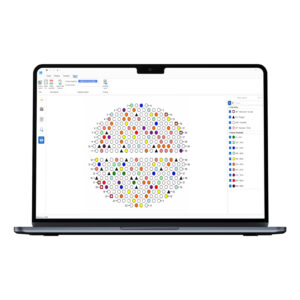

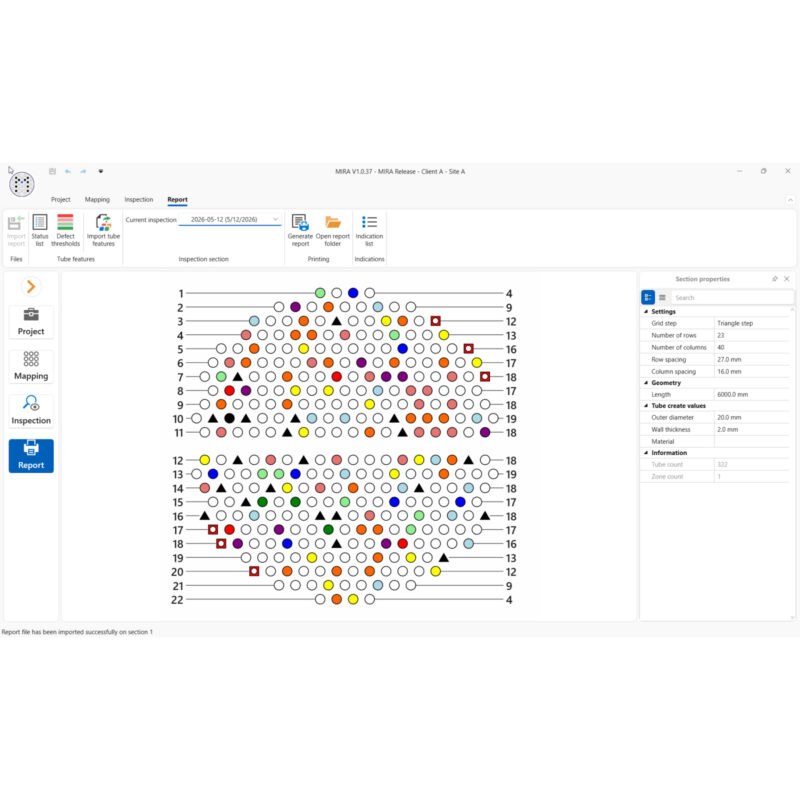

• Tự động lập bản đồ: Chuyển đổi dữ liệu thô thành bản đồ lưới ống (tubesheet) trực quan, có mã màu
• Rút ngắn thời gian: Giảm đáng kể khoảng cách giữa “ống cuối cùng được kiểm tra” và “báo cáo cuối cùng”, cho phép đưa ra các quyết định thay ống hoặc chặn ống nhanh hơn, từ đó giảm thiểu thời gian dừng máy

Tính năng phần mềm lập báo cáo MIRA

• Nhập dữ liệu trực tiếp: Tự động trích xuất dữ liệu ống đã qua xử lý trực tiếp từ phần mềm EMMA, loại bỏ hoàn toàn việc nhập liệu thủ công.

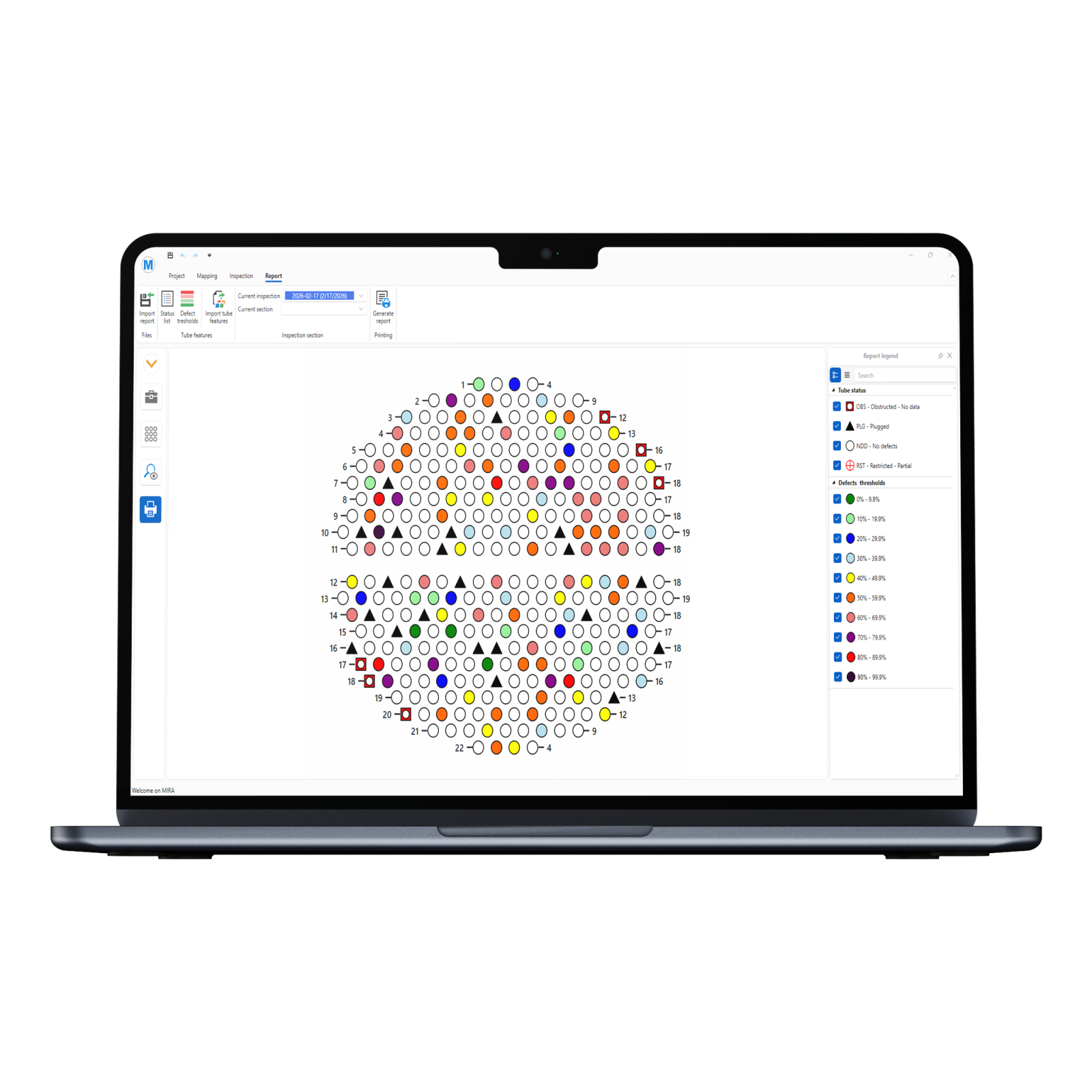

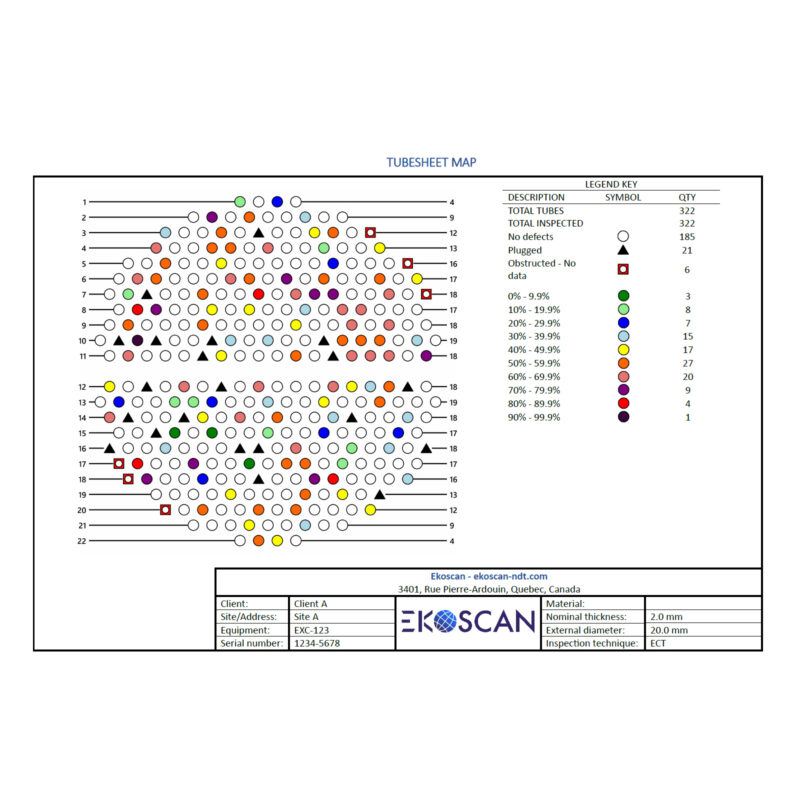

• Lập bản đồ tự động: Khởi tạo tức thì bản đồ lưới ống (tubesheet) mã hóa theo màu sắc.

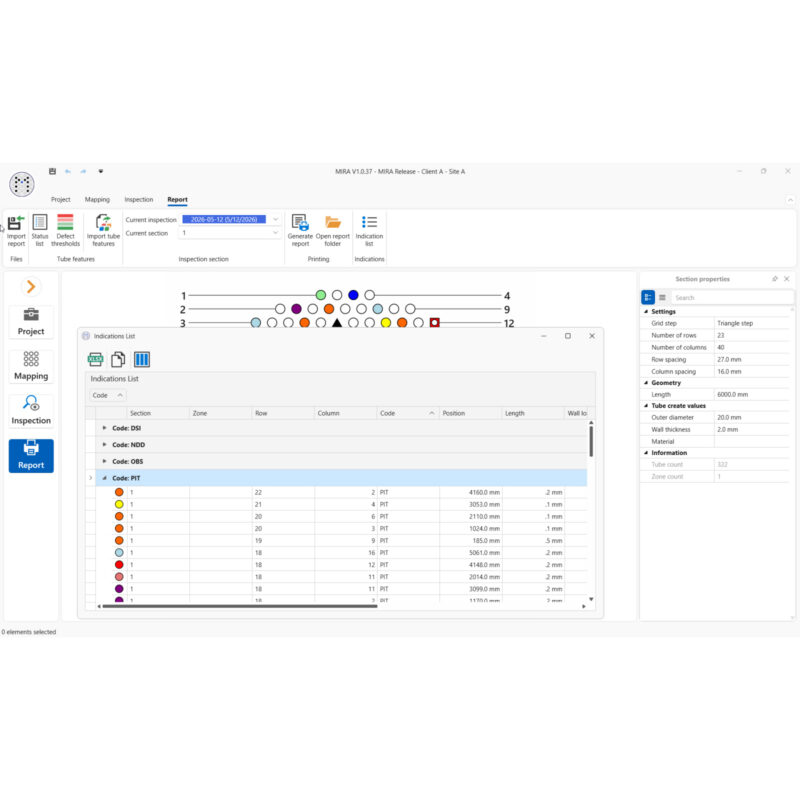

• Báo cáo thông minh: Tổng hợp số liệu thống kê chung, kế hoạch bịt ống (plugging plans) và hồ sơ chi tiết từng ống thành một báo cáo duy nhất ở định dạng HTML hoặc PDF, sẵn sàng cho công tác đánh giá.

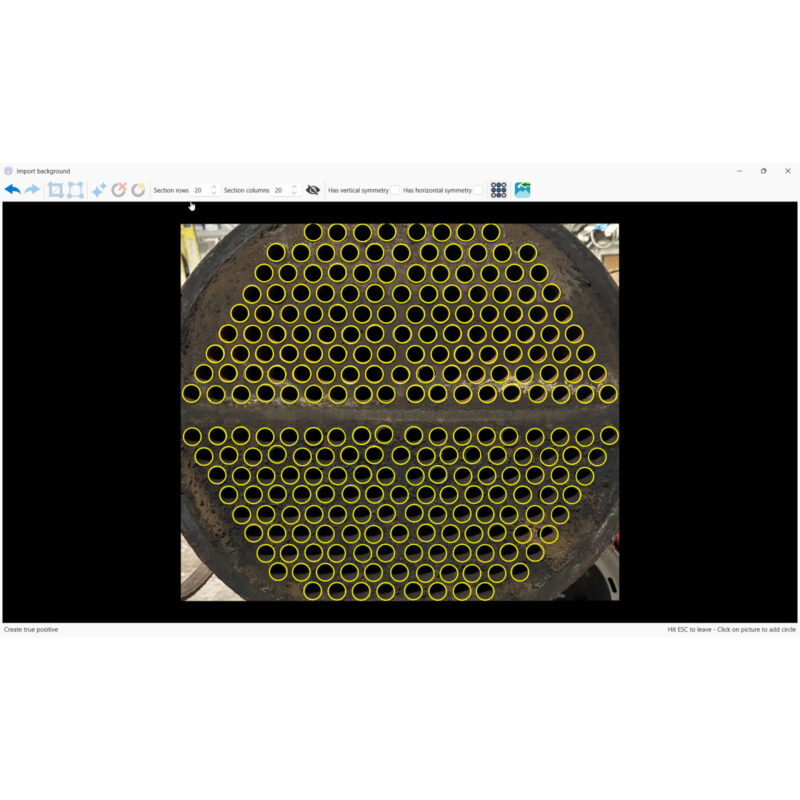

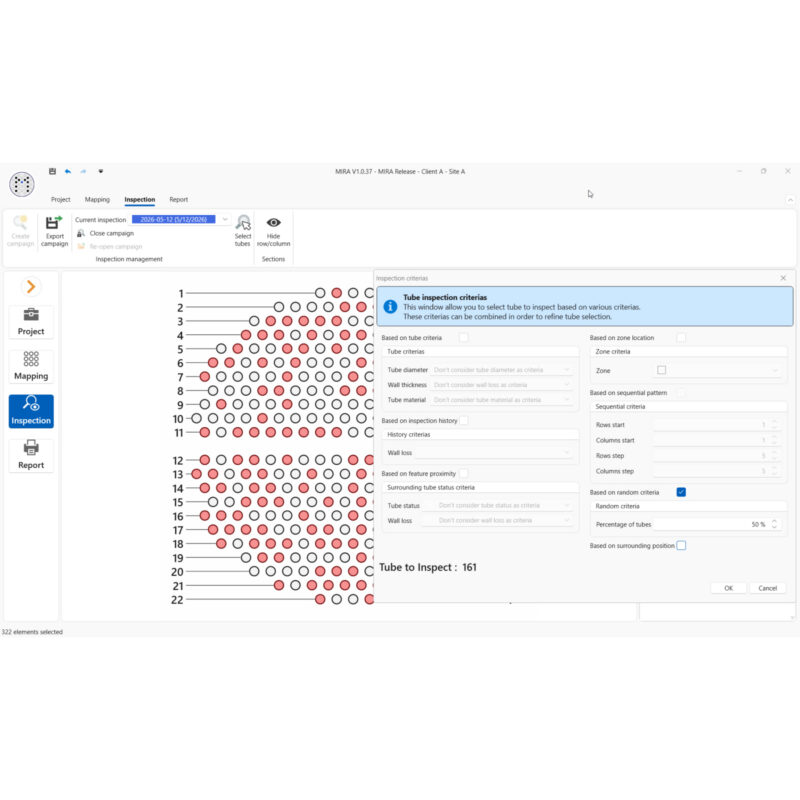

• Lập kế hoạch thông minh: Thiết kế mặt lưới ống dựa trên ảnh chụp thực tế tại hiện trường hoặc bản vẽ kỹ thuật, tự động tạo danh sách ống theo kế hoạch kiểm tra và xuất dữ liệu sang EMMA.
• Hiển thị trực quan: Chuyển đổi các hàng dữ liệu thô phức tạp thành bản đồ trực quan, giúp các cấp quản lý dễ dàng nhận diện sự cố quan trọng và đưa ra quyết định nhanh chóng.
