Tối ưu hóa khả năng kiểm tra với thiết bị mảng pha tích hợp dễ dàng

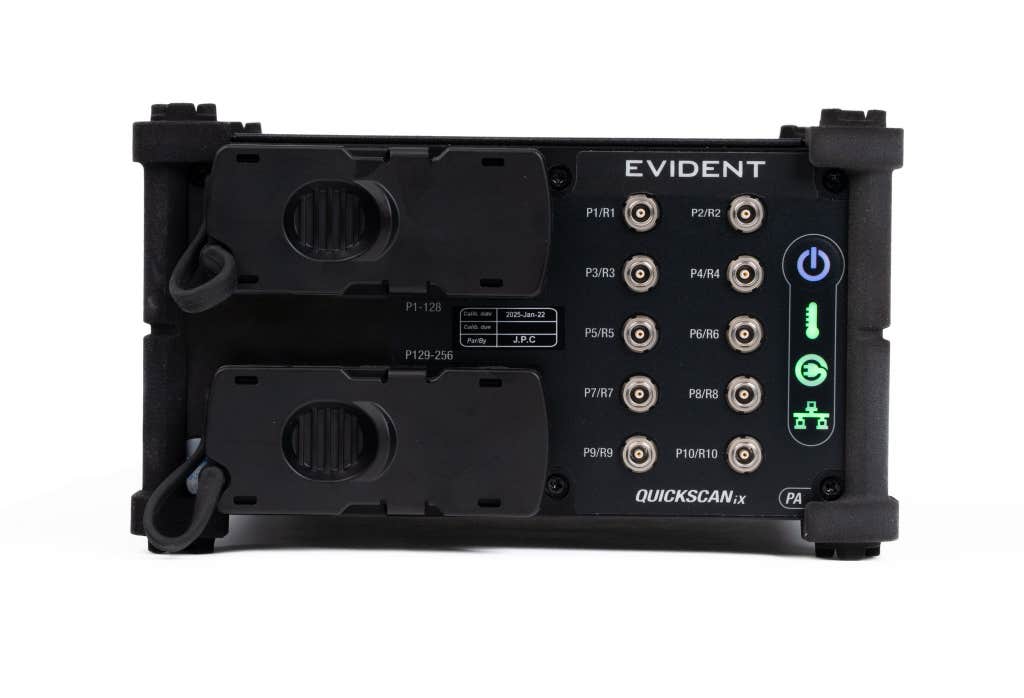

Evident cung cấp giải pháp tích hợp mảng pha (PA) nhỏ gọn và hiệu quả, được thiết kế để đáp ứng các yêu cầu ứng dụng đa dạng. Giải pháp này bao gồm bộ thu thập dữ liệu PA QuickScan iX – một thiết bị PA nhẹ, được thiết kế để tích hợp linh hoạt – kết hợp với bộ phần mềm đa năng cho phép thiết lập hệ thống, thu thập và quản lý dữ liệu một cách dễ dàng trên nhiều ứng dụng công nghiệp khác nhau.
Dữ liệu mảng pha chất lượng cao
Được chế tạo với công nghệ mảng pha tiên tiến của Evident, bộ thu thập dữ liệu QuickScan iX PA cung cấp tỷ lệ tín hiệu trên nhiễu tuyệt vời, cho kết quả kiểm tra đáng tin cậy với chất lượng cao.
Mảng pha
64 PR
cho cấu hình đầu dò kép
Lên đến
2
thiết bị cấu hình song song
Có thể mở rộng để đáp ứng nhu cầu tương lai
Một thiết bị QuickScan iX PA duy nhất có thể hoạt động ở cấu hình thu xung 64 biến tử, hỗ trợ kiểm tra bằng hai đầu dò. Để có dung lượng lớn hơn nữa, nhiều thiết bị QuickScan iX PA có thể được cấu hình để hoạt động đồng thời. Hãy liên hệ với VISCO để tìm hiểu thêm về các tùy chọn cấu hình.
Tối đa
10 KÊNH
siêu âm UT.
Trọng lượng
3,25 KG
dễ dàng tích hợp với tay robot
Ứng dụng
Thông số kỹ thuật
| Model | QSiX PA 64:256 PR | QSiX PA 32:256 PR | QSiX PA 32:128 PR |
| Kênh PA | 256 | 256 | 128 |
| Số lượng bộ tạo xung | 64 PR | 32 PR | 32 PR |
| Cấu hình song song | 2×32 | 1×64 | 2×16 | 1×32 | 2×16 | 1×32 |
| Kênh UT | 10 kênh UT (10 PP hoặc 5 PR) được ghép kênh với bộ tạo xung PA. | ||
| Tốc độ thu nhận (PRF) | Lên đến 25 kHz | ||
| Chỉnh lưu sóng | FW, HW+, HW− và RF | ||
| Bộ lọc | Bộ lọc thông dải, thông cao và thông thấp kỹ thuật số | ||
| Điện áp (trở kháng cao) | 150 Vpp (Lưỡng cực) | ||
| Gain | 0–80 dB (44 dB analog + 36 dB digital) | ||
| Độ rộng xung | Từ 30 ns đến 1000 ns (bước nhảy 5 ns) | ||
| Băng thông (−3 dB) | 0,68 MHz đến 22,0 MHz | ||
| Số lượng chùm âm | Lên đến 1024 | ||
| Số lượng cổng | 4 cổng dò + 1 cổng đồng bộ | ||
| Giao diện mạng | 1000BASE-T x-coded 1 Gb | ||
| Kích thước (Chiều rộng × Chiều cao × Chiều sâu) | 213 mm × 204 mm × 120 mm | ||
| Trọng lượng | 3,25 kg (7,15 lb) | ||
| Xếp hạng IP | IP65 | ||
| Tổng công suất tiêu thụ tối đa | 110 W | ||
| Đầu vào DC | 24 V đến 36 V | ||
| Phạm vi nhiệt độ | Nhiệt độ hoạt động: -30 °C đến 50 °C (-22 °F đến 122 °F), Nhiệt độ bảo quản: -30 °C đến 70 °C (-22 °F đến 158 °F) |
||
| Đầu vào/đầu ra kỹ thuật số & Bộ mã hóa | 8 đầu vào kỹ thuật số (có thể lập trình) 8 đầu ra kỹ thuật số (có thể lập trình) 2 đầu vào bộ mã hóa (tăng dần, pha A và B) |
||
So sánh cấu hình bản thường và bản Plus
| Thông số kỹ thuật | QuickScan iX PA (Bản thường) | QuickScan iX PA+ (Bản Plus) |
| Định vị & Thiết kế | Thiết bị mô-đun siêu nhẹ gắn trực tiếp trên robot/xe quét/crawler | Thiết bị trạm công nghiệp tích hợp dây chuyền tốc độ cao |
| Kích thước (R × C × S) | 213 × 204 × 120 mm | 295 × 133 × 473 mm |
| Trọng lượng | 3.25 kg (nhẹ) | 13.4 kg (nặng gấp 4 lần) |
| Tiêu chuẩn bảo vệ (IP) | IP65 (chống bụi & tia nước áp lực) | IP55 (bảo vệ môi trường nhà xưởng/tủ rack) |
| Cấu hình phần cứng PA | Tùy chọn 32:128, 32:256 hoặc 64:256 PR | Tiêu chuẩn 64:256 (hỗ trợ 64 PP / 32 PR) |
| Khẩu độ chạy song song | Tối đa 2 khẩu độ (2×32 hoặc 1×64) | Tối đa 4 khẩu độ (4×16 PP | 2×32 PP | 1×64 PP) |
| Kênh UT thông thường | Tích hợp 10 kênh (10 PP hoặc 5 PR, multiplexed với PA) | Model có UT: 2 kênh PR độc lập (Unipolar Neg 295 V) |
| Băng thông truyền dữ liệu | Tiêu chuẩn theo mạng GbE | Tối ưu thông lượng lớn lên tới 90 MB/s |
| Tốc độ lặp xung (PRF) | Lên đến 25 kHz | Lên đến 25 kHz |
| Điện áp xung PA | 150 Vpp (Bipolar) | 150 Vpp (Bipolar) |
| Dải nhiệt độ hoạt động | -30 °C đến 50 °C | -20 °C đến 45 °C |
| Công suất tiêu thụ đỉnh | 110 W | 170 W |
| Giao tiếp & I/O | 1 Gbps (X-coded), 2 Encoder, 8 In / 8 Out | 1 Gbps (X-coded), 2 Encoder, 8 In / 8 Out |
Mã đặt hàng
| Name | Part Number | Description |
|---|---|---|
| QSIX-ECA | Q7750201 | QuickScan IX EC, High performance eddy current array acquisition unit |
| QSIX-PA64256 | Q1300005 | QuickScan iX PA high performance 64 (256) phased array acquisition unit. Including: carrying case, power supply and cord, digital I/O & encoder cable (5m), Ethernet cable (5m) and calibration certific |
| QSiX-PA32256 | Q1300006 | QuickScan iX PA high performance 32 (256) phased array acquisition unit. Including: carrying case, power supply and cord, digital I/O & encoder cable (5m), Ethernet cable (5m) and calibration certific |
| QSIX-UT+ | Q1300013 | QuickScan IX UT+ |
| QSIX-UT | Q1300012 | QuickScan iX UT acquisition unit. Including: carrying case, power supply and cord, digital I/O & encoder cable (5m), Ethernet cable (5m) and calibration certificate. |
| QSiX-PAPLUS-64256- | Q1300008 | QuickScan iX PA+ high performance 64 (256) phased array acquisition unit with two conventional UT channels. Including: carrying case, power supply and cord, digital I/O & encoder cable (5m), Ethernet |
| QSiX-PA32128 | Q1300007 | QuickScan iX PA high performance 32 (128) phased array acquisition unit. Including: carrying case, power supply and cord, digital I/O & encoder cable (5m), Ethernet cable (5m) and calibration certific |
| PWZiX-QSiXPA64256 | Q1100207 | PWZiX QuickScan iX 64:256 data acquisition unit for PipeWIZARD-iX |
| AEROVIEW-I | Q1480026 | Aeroview Inspection perpetual software license key. Includes data acquisition and analysis functionalities. Does NOT include a dedicated analysis key. Aeroview software is compatible with the QuickScan iX PA+ instrument. ScanPlan PC license included. |
| AEROVIEW-A | Q1480025 | AeroView Analysis perpetual software license key. Includes data analysis functionalities only. Does NOT include data acquisition functionalities. Aeroview software is compatible with the QuickScan iX PA+ instrument. ScanPlan PC license not included. |
| AEROVIEW-UPG | Q1480027 | Aeroview software perpetual license UPGRADE for Inspection features. Current Aeroview-A perpetual license number required to upgrade. Aeroview software is compatible with the QuickScan iX PA+ instrument. ScanPlan PC license included. |
| QSIX-ECA-PWR | Q7750220 | QuickScan iX ECA power supply with LEMO connector |
| QSIX-ECA-TC | Q7750209 | QuickScan IX EC, High performance eddy current array acquisition unit |
| QSiX-PA-PLUS-64(256) | Q1300002 | QuickScan iX PA+ high performance 64 (256) phased array acquisition unit. Including: carrying case, power supply and cord, digital I/O & encoder cable (5m), Ethernet cable (5m) and calibration certificate. |
| QUICKVIEW | U8149045 | PC base Software for acquisition with QuickScan products. Compatible with Windows XP and Windows 7. |
| MUX-CAB-QS-06 | U8800009 | Cable MUX-ECA-64/128 on Quickscan EC, 6m |
| MUX-PKG-QS-SLV | U8780069 | ECA dual multiplexer package for Quickscan EC. Used for dual frequency multiplexing. Includes 2 multiplexer units and cables. |
