Đầu dò dòng xoáy dạng Ring/Donut

Đầu dò Ring/Donut được chế tạo để phù hợp với các đường kính đinh tán khác nhau. Công dụng chính của chúng là để phát hiện vết nứt dưới bề mặt mà không cần loại bỏ đinh tán. Chúng có sẵn trong cả cấu hình cầu và phản xạ.

Ring/Donut probes are made to fit various fastener head diameters. Their principal use is for subsurface crack detection with the fastener in place. They are available in both bridge and reflection configurations.

Liên hệ nhận báo giá
Mã: EDDY-CURRENT-RING-PROBE Danh mục: , , Từ khóa: , , ,

Các đầu dò dạng vòng/nhẫn hoặc bánh donut được chế tạo để phù hợp với các đường kính đinh tán khác nhau. Chúng chủ yếu được sử dụng để phát hiện vết nứt dưới bề mặt mà không cần gỡ bỏ đinh tán. Chúng có sẵn cả cấu hình dạng cầu và phản xạ.

Ưu điểm

  • Việc kiểm tra có thể được thực hiện khi không cần gỡ bỏ đinh tán.
  • Có nhiều kích cỡ khác nhau.
  • Tích hợp công nghệ Powerlink™.
  • Có sẵn với cấu hình cầu hoặc phản xạ.

Ứng dụng

  • Kiểm tra vết nứt đinh tán máy bay qua lớp sơn.

Đầu dò dòng xoáy kiểu cầu tuyệt đối

  • Cuộn dây tham chiếu bên trong đảm bảo kết nối tốt nhất với cuộn dây thử nghiệm khi sử dụng đầu nối Triax (Fischer™*) hoặc Powerlink™.
  • Cuộn dây được bảo vệ cho độ phân giải cao hơn.
  • Phát hiện các vết nứt theo mọi hướng.
  • Loại đầu dò được sử dụng phổ biến trên toàn thế giới.
  • Tùy chọn hiệu quả về chi phí.

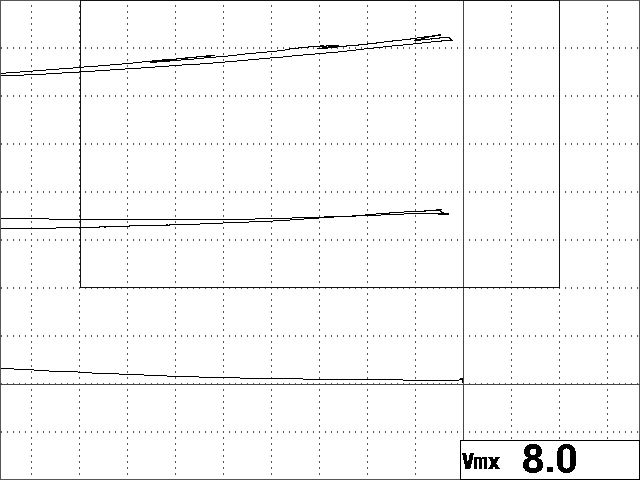

Đầu dò kiểu cầu nối tuyệt đối của Olympus cho tín hiệu rõ ràng và mạnh mẽ như hình bên.


Coil Frequency ID mm (in.) OD mm (in.) Connector Part ID U8 # Cable Item #
Bridge 50 Hz to 500 Hz 8.89 (0.35) 19.05 (0.75) Triax Fischer LR017-5-TF U8636097 9122244 U8800091
Bridge 50 Hz to 500 Hz 17.8 (0.7) 33 (1.3) Microdot LR0113-5 U8636094 9102894 U8800041
Bridge 50 Hz to 500 Hz 19.05 (0.75) 32.5 (1.28) Microdot LR0114-5 U8636071 9102894 U8800041
Bridge 50 Hz to 500 Hz 19.05 (0.75) 32.5 (1.28) Triax Fischer LR0114-5-TF U8636072 9122244 U8800091
Bridge 500 Hz to 10 kHz 6.48 (0.255) 16.51 (0.65) Microdot LR106-1 U8636107 9102894 U8800041
Bridge 500 Hz to 10 kHz 6.48 (0.255) 16.51 (0.65) Triax Fischer LR106-1-TF U8620455 9122244 U8800091
Bridge 500 Hz to 10 kHz 7.62 (0.3) 19.05 (0.75) Triax Fischer LR107-1-TF U8636077 9122244 U8800091
Bridge 3 kHz to 20 kHz 7.99 (0.315) 17.2 (0.68) Triax Fischer LR506-2 U8620265 9122244 U8800091
Bridge 50 Hz to 500 Hz 25.4 (1.0) 38.35 (1.51) Microdot LR0115-1 U8636095 9102894 U8800041
Bridge 300 Hz to 5 kHz 12.7 (0.5) 25.4 (1.0) Triax Fischer LR0510-5-TF U8636098 9122244 U8800091
Bridge 300 Hz to 5 kHz 7.62 (0.3) 19.81 (0.78) Triax Fischer LR058-1-TF U8636089 9122244 U8800091

Đầu dò dòng xoáy kiểu phản xạ tuyệt đối

  • Còn được gọi là đầu dò phát-thu hoặc driver-pickup
  • Cung cấp tín hiệu tương tự như đầu dò cầu tuyệt đối.
  • Có tùy chọn với cuộn cảm ứng và cuộn điều kiển xếp chồng lên nhau hoặc đồng tâm.
  • Cho phép phát hiện vết nứt theo mọi hướng.
  • Chịu được sự thay đổi về nhiệt độ.
  • Hoạt động trên một dải tần số rộng.

Đầu dò loại tuyệt đối phản xạ của Olympus cho tín hiệu rõ ràng và mạnh mẽ như hình minh họa.


Type Coil Frequency Inner Diameter Outer Diameter Connector Part ID U8 Number Cable ID Item N.
Ring Donut Probes Reflection Absolute 50 Hz – 3 kHz 12.7 mm (0.5 in.) 27.6 mm (1.09 in.) Microdot RR0110-1 U8634001 9102894 U8800041
Ring Donut Probes Reflection Absolute 50 Hz – 3 kHz 12.7 mm (0.5 in.) 27.6 mm (1.09 in.) Triax fischer RR0110-1-TF U8634002 9122244 U8800091
Ring Donut Probes Reflection Absolute 50 Hz – 3 kHz 17.27 mm (0.68 in.) 25.4 mm (1.0 in.) Microdot RR0110-3 U8634133 9102894 U8800041
Ring Donut Probes Reflection Absolute 50 Hz – 3 kHz 17.27 mm (0.68 in.) 25.4 mm (1.0 in.) Powerlink™ RR0110-3-4L U8634134 9122083 U8800073
Ring Donut Probes Reflection Absolute 50 Hz – 3 kHz 12.7 mm (0.5 in.) 25.4 mm (1.0 in.) Powerlink™ RR0110-5-4L U8636126 9122083 U8800073
Ring Donut Probes Reflection Absolute 50 Hz – 3 kHz 12.7 mm (0.5 in.) 25.4 mm (1.0 in.) Triax fischer RR0110-5-TF U8636011 9122244 U8800091
Ring Donut Probes Reflection Absolute 50 Hz – 3 kHz 13.4 mm (0.53 in.) 27.9 mm (1.10 in.) Triax fischer RR0111-1-TF U8636012 9122244 U8800091
Ring Donut Probes Reflection Absolute 50 Hz – 3 kHz 15.24 mm (0.6 in.) 31.75 mm (1.25 in.) Microdot RR0112-2 U8636016 9102894 U8800041
Ring Donut Probes Reflection Absolute 50 Hz – 3 kHz 15.24 mm (0.6 in.) 31.75 mm (1.25 in.) Triax fischer RR0112-2-TF U8620341 9122244 U8800091
Ring Donut Probes Reflection Absolute 50 Hz – 3 kHz 15.24 mm (0.6 in.) 29.46 mm (1.16 in.) Triax fischer RR0112-5-TF U8636018 9122244 U8800091
Ring Donut Probes Reflection Absolute 50 Hz – 3 kHz 13.72 mm (0.54 in.) 27.9 mm (1.10 in.) Triax fischer RR0112-6-TF U8636092 9122244 U8800091
Ring Donut Probes Reflection Absolute 50 Hz – 3 kHz 17.77 mm (0.70 in.) 33.01 mm (1.30 in.) Triax fischer RR0113-5-TF U8636019 9122244 U8800091
Ring Donut Probes Reflection Absolute 50 Hz – 3 kHz 20.0 mm (0.788 in.) 35.55 mm (1.4 in.) Triax fischer RR0114-3-TF U8636021 9122244 U8800091
Ring Donut Probes Reflection Absolute 50 Hz – 3 kHz 20.32 mm (0.8 in.) 35.55 mm (1.4 in.) Triax fischer RR0114-5-TF U8636022 9122244 U8800091
Ring Donut Probes Reflection Absolute 80 Hz – 4 kHz 20.32 mm (0.8 in.) 38.10 mm (1.5 in.) Triax fischer RR0115-1-TF U8636117 9122244 U8800091
Ring Donut Probes Reflection Absolute 50 Hz – 3 kHz 21.84 mm (0.86 in.) 31.75 mm (1.25 in.) Triax fischer RR0115-4-TF U8636023 9122244 U8800091
Ring Donut Probes Reflection Absolute 80 Hz – 4 kHz 8.89 mm (0.35 in.) 19.05 mm (0.75 in.) Microdot RR017-1 U8636025 9102894 U8800041
Ring Donut Probes Reflection Absolute 80 Hz – 4 kHz 8.89 mm (0.35 in.) 19.05 mm (0.75 in.) Triax fischer RR017-5-TF U8636118 9122244 U8800091
Ring Donut Probes Reflection Absolute 50 Hz – 3 kHz 10.16 mm (0.4 in.) 20.32 mm (0.8 in.) Triax fischer RR018-5-TF U8636027 9122244 U8800091
Ring Donut Probes Reflection Absolute 80 Hz – 4 kHz 10.80 mm (0.425 in.) 22.86 mm (0.9 in.) Triax fischer RR019-1-TF U8636103 9122244 U8800091
Ring Donut Probes Reflection Absolute 80 Hz – 4 kHz 12.7 mm (0.5 in.) 25.4 mm (1.0 in.) Triax fischer RR019-2-TF U8636029 9122244 U8800091
Ring Donut Probes Reflection Absolute 80 Hz – 4 kHz 13.21 mm (0.52 in.) 22.86 mm (0.9 in.) Triax fischer RR019-3-TF U8636030 9122244 U8800091
Ring Donut Probes Reflection Absolute 80 Hz – 4 kHz 11.43 mm (0.45 in.) 22.86 mm (0.9 in.) Triax fischer RR019-5-TF U8636031 9122244 U8800091
Ring Donut Probes Reflection Absolute 100 Hz – 5 kHz 13.87 mm (0.546 in.) 26.67 mm (1.05 in.) Microdot RR0210-1 U8636109 9102894 U8800041
Ring Donut Probes Reflection Absolute 100 Hz – 5 kHz 6.35 mm (0.25 in.) 15.24 mm (0.6 in.) Microdot RR026-1 U8629109 9102894 U8800041
Ring Donut Probes Reflection Absolute 100 Hz – 5 kHz 6.35 mm (0.25 in.) 15.24 mm (0.6 in.) Triax fischer RR026-1-TF U8636032 9122244 U8800091
Ring Donut Probes Reflection Absolute 100 Hz – 5 kHz 7.92 mm (0.312 in.) 20.07 mm (0.79 in.) Powerlink™ RR028-1-4L U8636124 9122083 U8800073
Ring Donut Probes Reflection Absolute 100 Hz – 5 kHz 7.92 mm (0.312 in.) 20.07 mm (0.79 in.) Triax fischer RR028-1-TF U8636043 9122244 U8800091
Ring Donut Probes Reflection Absolute 200 Hz – 10 kHz 10.66 mm (0.42 in.) 25.4 mm (1.0 in.) Powerlink™ RR0510-3-4L U8636125 9122083 U8800073
Ring Donut Probes Reflection Absolute 200 Hz – 10 kHz 12.7 mm (0.5 in.) 25.4 mm (1.0 in.) Triax fischer RR0510-5-TF U8620470 9122244 U8800091
Ring Donut Probes Reflection Absolute 200 Hz – 10 kHz 5.07 mm (0.2 in.) 15.36 mm (0.605 in.) Triax fischer RR056-1-TF U8620266 9122244 U8800091
Ring Donut Probes Reflection Absolute 200 Hz – 10 kHz 13.9 mm (0.55 in.) 27.9 mm (1.10 in.) Triax fischer RR0511-5-TF U8636123 9122244 U8800091
Ring Donut Probes Reflection Absolute 300 hz – 10 khz 10.80 mm (0.425 in.) 19.05 mm (0.75 in.) Triax fischer RR057-2-TF U8636120 9122244 U8800091
Ring Donut Probes Reflection Absolute 200 Hz – 10 kHz 10.16 mm (0.4 in.) 19.05 mm (0.75 in.) Triax fischer RR057-5-TF U8636038 9122244 U8800091
Ring Donut Probes Reflection Absolute 200 Hz – 10 kHz 8.38 mm (0.33 in.) 17.78 mm (0.7 in.) Triax fischer RR057-6-TF U8636113 9122244 U8800091
Ring Donut Probes Reflection Absolute 200 Hz – 10 kHz 7.62 mm (0.3 in.) 20.70 mm (0.815 in.) Microdot RR058-1 U8636039 9102894 U8800041
Ring Donut Probes Reflection Absolute 200 Hz – 10 kHz 7.62 mm (0.3 in.) 20.70 mm (0.815 in.) Triax fischer RR058-1-TF U8636040 9122244 U8800091
Ring Donut Probes Reflection Absolute 5 kHz – 80 kHz 7.62 mm (0.3 in.) 15.24 mm (0.6 in.) Microdot RR1006-5 U8636088 9102894 U8800041
Ring Donut Probes Reflection Absolute 5 kHz – 80 kHz 7.62 mm (0.3 in.) 15.24 mm (0.6 in.) Triax fischer RR1006-5-TF U8636102 9122244 U8800091
Ring Donut Probes Reflection Absolute 5 kHz – 80 kHz 11.43 mm (0.45 in.) 22.86 mm (0.9 in.) Triax fischer RR1009-5-TF U8634146 9122244 U8800091
Ring Donut Probes Reflection Absolute 500 Hz – 20 kHz 6.35 mm (0.25 in.) 15.24 mm (0.6 in.) Triax fischer RR206-5-TF U8636041 9122244 U8800091
Ring Donut Probes Reflection Absolute 500 Hz – 20 kHz 8.51 mm (0.335 in.) 15.24 mm (0.6 in.) Triax fischer RR207-1-TF U8636042 9122244 U8800091
Ring Donut Probes Reflection Absolute 500 Hz – 20 kHz 9.52 mm (0.375 in.) 18.03 mm (0.71 in.) Triax fischer RR207-2-TF U8623372 9122244 U8800091
Ring Donut Probes Reflection Absolute 500 Hz – 20 kHz 8.89 mm (0.35 in.) 17.78 mm (0.7 in.) Triax fischer RR207-5-TF U8636116 9122244 U8800091
Ring Donut Probes Reflection Absolute 500 Hz – 20 kHz 8.50 mm (0.325 in.) 15.11 mm (0.595 in.) Microdot RR2007-1 U8636100 9102894 U8800041
Ring Donut Probes Reflection Absolute 500 Hz – 20 kHz 8.50 mm (0.325 in.) 15.11 mm (0.595 in.) Triax fischer RR2007-1-TF U8636101 9122244 U8800091
