Kiểm tra dòng xoáy

Vận hành dễ dàng, bắt đầu nhanh chóng

Giao diện điều khiển tinh gọn, trực quan và thiết kế gọn nhẹ, thoải mái giúp bạn làm việc nhanh hơn, giữ được sự tập trung cao độ và tin tưởng tuyệt đối vào mọi kết quả đo.

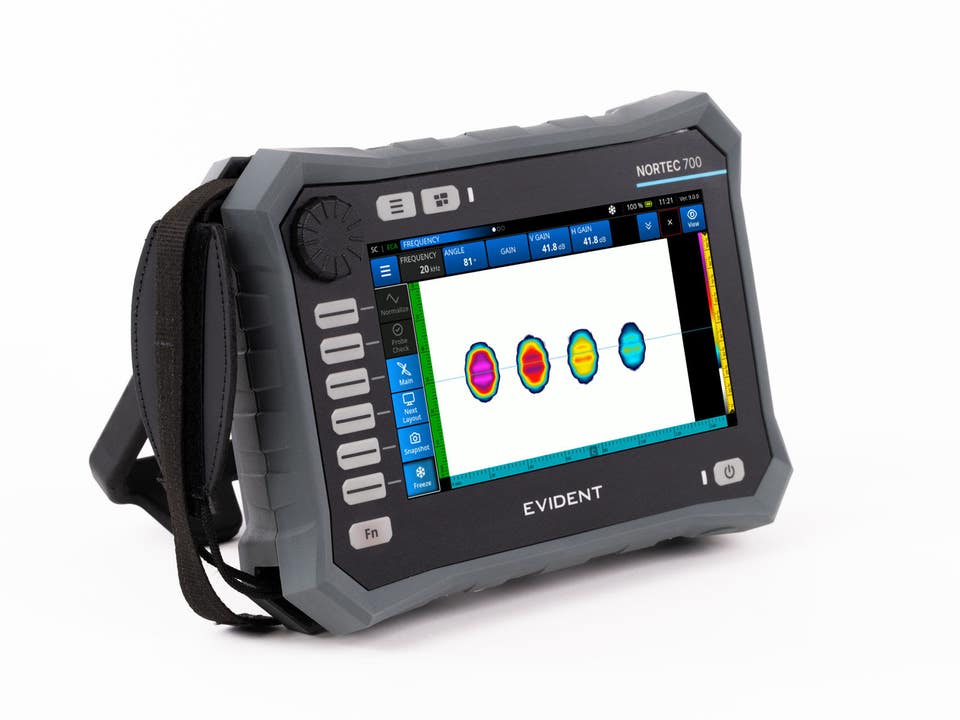

Hệ thống NORTEC 700 mang lại:

• Khả năng điều hướng tinh giản.
• Đa tính năng kiểm tra tích hợp trên một máy.
• Các thiết lập thông minh sẵn có theo từng ứng dụng.
• Hệ thống điều khiển lai (kết hợp nút bấm vật lý và màn hình cảm ứng).
• Tính cơ động cao với trọng lượng nhẹ.
• Thiết kế công thái học nâng cao.

ECT và ECA trên cùng một nền tảng liền mạch

NORTEC 700 kết hợp kỹ thuật ECT truyền thống và ECA tiên tiến trong cùng một nền tảng. Người dùng có thể chuyển đổi mượt mà giữa hai chế độ ECT và ECA bằng cách sử dụng chung một giao diện trực quan, giúp duy trì tính liên tục của cấu hình cài đặt và loại bỏ nhu cầu sử dụng các thiết bị riêng biệt.

Thế hệ đầu dò dòng xoáy mảng pha mới

Nền tảng NORTEC 700 không chỉ giới thiệu một máy dò khuyết tật mới, mà còn mang đến một thế hệ đầu dò dòng xoáy mảng pha hoàn toàn mới (hỗ trợ lên tới 256 kênh), đem lại độ lặp lại vượt trội, chất lượng tín hiệu đồng đều giữa các đầu dò và quy trình hiệu chuẩn vô cùng đơn giản.

Kiểm tra lỗ đinh vị và Phát hiện lớp

Tính năng tự động phát hiện lớp nâng cao và Chế độ đóng băng (Freeze Mode) mang lại độ chính xác mới cho các quy trình kiểm tra lỗ đinh định vị và cấu trúc nhiều lớp.

Bằng cách sử dụng thuật toán diễn giải tín hiệu thông minh, N700i có thể phân biệt chính xác giữa các lớp vật liệu đệm/đinh tán và các phản hồi của khuyết tật thực tế, qua đó giảm thiểu các cảnh báo sai và hạn chế việc kiểm tra lại.

Tính năng Defect Viewer giúp đơn giản hóa việc định vị khuyết tật thông qua góc nhìn trực diện vào lòng lỗ và hình ảnh chồng lớp từ bộ quét Minimite™.

Hệ thống bốn cổng kết nối

Tất cả các cấu hình NORTEC 700 đều được trang bị tiêu chuẩn một cổng vạn năng LEMO® 16 chân, một cổng ECT đầu BNC (tự động cân bằng nội bộ), một cổng ECA chuyên dụng và một cổng I/O (phục vụ tích hợp hệ thống). Người dùng chỉ cần chọn cổng kết nối tương ứng ngay trên giao diện sử dụng rất dễ dàng.

Cổng LEMO của NORTEC 700 cũng hỗ trợ công nghệ đầu dò POWERLINK™ của hãng (chỉ dành cho kiểm tra lỗ đinh tán và đo độ dẫn điện), có tính năng tự động nhận diện đầu dò và tự động cài đặt thiết bị để rút ngắn thời gian thiết lập tối đa.

Hiển thị sắc nét giúp quá trình kiểm tra luôn trôi chảy

NORTEC 700 mang lại hình ảnh hiển thị rõ nét vượt trội giúp bạn diễn giải kết quả nhanh hơn và tự tin hơn. Màn hình 7 inch có độ phân giải và độ sáng cao luôn sắc nét, dễ đọc ngay cả dưới ánh nắng mặt trời trực tiếp, đảm bảo khả năng quan sát đồng đều dù ở trong nhà xưởng hay ngoài đường băng sân bay. Bản đồ màu nâng cao và công nghệ hiển thị thời gian thực giúp các khuyết tật dưới bề mặt và các vết nứt bề mặt hiện lên rõ ràng với các dạng tín hiệu dễ nhận biết ngay lập tức.

Mọi chi tiết hiển thị, từ giao diện phản hồi nhanh đến độ tương phản và độ sáng được tinh chỉnh, đều được thiết kế để cải thiện độ chính xác khi diễn giải, giảm mỏi mắt và giúp quá trình kiểm tra luôn đơn giản, hiệu quả.

Chọn bố cục hiển thị nhanh chóng

Với NORTEC 700, việc thay đổi bố cục màn hình trở nên thật dễ dàng nhờ phím tắt trực tiếp Next Layout. Các bố cục màn hình có thể tự tùy chọn bởi người dùng, cho phép bạn cấu hình hiển thị sao cho phù hợp nhất với nhu cầu kiểm tra của mình. Bạn có thể chọn từ nhiều kiểu hiển thị đa dạng:

• Mặt phẳng trở kháng đơn (Single impedance plane).
• Mặt phẳng trở kháng kép (Dual impedance plane).
• Quét dạng biểu đồ cuộn (Sweep / strip chart).
• Góc nhìn tỷ lệ 1:1.
• Quét C-scan.
• Quét rẻ quạt C-scan dạng thác nước (C-scan waterfall).
• Chia đôi màn hình (Biểu đồ cuộn + Mặt phẳng trở kháng).
• Hiển thị tất cả trong một (All-in-one) hỗ trợ lên tới ba đường quét cấu hình độc lập.

Tạo báo cáo đơn giản và chính xác

NORTEC 700 đơn giản hóa toàn bộ quy trình lập báo cáo bằng các công cụ nhanh chóng, đáng tin cậy giúp tài liệu hóa kết quả kiểm tra trực tiếp ngay trên thiết bị, không yêu cầu thêm phần cứng, phần mềm bên ngoài hay các bước xử lý dữ liệu phức tạp. Bạn có thể chụp và lưu ảnh chụp màn hình kiểm tra, các thông số cài đặt và dữ liệu tín hiệu, đảm bảo mọi kết quả đều được ghi lại chính xác và sẵn sàng cho việc rà soát, đánh giá.

Các thiết lập thông minh sẵn sàng theo từng ứng dụng

NORTEC 700 biến quy trình thiết lập kiểm tra phức tạp thành một tiến trình có hướng dẫn trực quan. Mỗi thiết lập sẵn (preset) sẽ tự động cấu hình các thông số cốt lõi cho các đầu dò và loại hình kiểm tra được chọn, loại bỏ các phỏng đoán cảm tính và giảm thời gian cài đặt xuống chỉ còn vài giây.

Với các cấu hình thiết lập sẵn, các đội ngũ kỹ thuật viên hiện trường có thể bắt đầu ca kiểm tra với thời gian đào tạo tối thiểu mà vẫn đảm bảo các thông số đã được tối ưu hóa cho độ chính xác và tính tuân thủ quy trình. Tính năng thông minh tích hợp này đảm bảo tính nhất quán giữa các kỹ thuật viên vận hành và giữa các ca làm việc khác nhau, thực thi tính tuân thủ tiêu chuẩn và giảm thiểu tối đa các lỗi do con người.

Dễ dàng quản lý tập tin

Xem trước, chỉnh sửa, ghi đè và xóa tệp tin dễ dàng bằng cách sử dụng menu Quản lý tệp tin (File Manager) của NORTEC 700. Tính năng xem trước tệp giúp việc duyệt qua các tệp tin khác nhau trở nên vô cùng đơn giản. Khi tìm thấy tệp cần thiết, bạn có thể tải lại bất cứ lúc nào. Trình chỉnh sửa văn bản tích hợp trên máy cho phép dễ dàng chỉnh sửa tên tệp, cập nhật thông tin người dùng, thông tin thiết bị và thêm các ghi chú trực tiếp ngay tại hiện trường.

Kiểm tra bề mặt và dưới bề mặt (Hỗ trợ trên N700, N700D, N700i)

Hệ thống điện tử hiệu suất cao và màn hình hiển thị rực rỡ mang lại chất lượng tín hiệu vượt trội cho các ứng dụng kiểm tra bề mặt và dưới bề mặt. Tất cả các tính năng tiêu chuẩn cho kiểm tra tần số từ trung bình đến cao đều được tích hợp sẵn: góc nhìn mặt phẳng trở kháng, lưới đồ thị 10×10, biểu đồ cuộn (sweep), nhiều cấu hình cảnh báo và tính năng tự động nhận diện khoảng cách nhấc đầu dò (automatic lift-off). Các tính năng bổ sung bao gồm hồng tâm định vị điểm không, lưới đồ thị mịn (mở rộng), lưới đồ thị dạng web và mạch cân bằng nội bộ tự động (dành cho cổng kết nối BNC).

Kiểm tra lỗ đinh tán (Hỗ trợ trên N700D, N700i)

Cấu hình đơn giản hóa và hệ thống bộ lọc cải tiến làm cho NORTEC 700 trở thành thiết bị lý tưởng để kiểm tra lỗ đinh tán (kết hợp với bộ quét xoay). Các bộ lọc được đặt mặc định theo phản hồi “hình số 6” (figure 6). Các bộ lọc cũng có thể được chuyển sang phản hồi “hình số 8” (figure 8) khi cần thiết. Để cấu hình dễ dàng hơn nữa, người vận hành có thể kích hoạt tùy chọn Link, tùy chọn này sẽ tự động điều chỉnh cài đặt bộ lọc theo cài đặt tốc độ của bộ quét.

Đo độ dẫn điện và Độ dày lớp phủ (Hỗ trợ trên N700, N700D, N700i)

Chế độ đo độ dẫn điện của NORTEC 700 trang bị một trình hướng dẫn hiệu chuẩn (calibration wizard) rất trực quan, bao gồm các mẫu tham chiếu độ dẫn điện và độ dày lớp phủ do người dùng tự xác định. NORTEC 700 có thể đo độ dẫn điện và độ dày của lớp phủ không dẫn điện lên tới 0.64mm trên các vật liệu không từ tính (non-ferromagnetic).

Kiểm tra khuyết tật thành lỗ (Hỗ trợ trên N700D, N700i)

Với NORTEC 700, việc kiểm tra các thành lỗ yếu trở nên đơn giản và đáng tin cậy. Nhờ khả năng hỗ trợ hầu hết các bộ quét lỗ đinh tán phổ biến trên thị trường, màn hình hiển thị C-scan dạng thác nước cải tiến và con trỏ định vị lớp, NORTEC 700 dễ dàng xác định chính xác vị trí của khuyết tật trong các cấu trúc nhiều lớp. Bên cạnh các tính năng này, mô-đun N700i còn bao gồm tính năng phát hiện lớp cấu trúc, trình xem khuyết tật Defect Viewer và góc nhìn C-scan toàn diện.

Kiểm tra hai tần số (Hỗ trợ trên N700D, N700i)

Màn hình hiển thị All-in-one: Màn hình hiển thị tích hợp hiển thị tối đa ba đường quét có thể cấu hình độc lập cho kênh Tần số 1, Tần số 2 và kênh Trộn tần số (Mixed channels). Mỗi kênh có thể được hiển thị dưới dạng mặt phẳng trở kháng hoặc biểu đồ cuộn, với các điều khiển vị trí hiển thị hoàn toàn độc lập.

Đọc dữ liệu theo thời gian thực: Với thông số Đọc dữ liệu theo thời gian thực (Real-Time Readings), bạn có thể chọn hiển thị tối đa hai phép đo tín hiệu thời gian thực ở chế độ tiêu chuẩn hoặc chế độ toàn màn hình. Việc hiển thị đa dạng các phép đo giúp làm rõ các đặc tính biên độ và góc pha khác nhau của tín hiệu:

• Lựa chọn ba phép đo biên độ đỉnh-đỉnh (đỉnh-đỉnh theo phương ngang, phương đứng hoặc độ lớn tổng hợp).
• Khoảng cách tối đa theo phương ngang hoặc phương đứng tính từ điểm không (null point).
• Đo góc pha của tín hiệu dưới dạng đỉnh-đỉnh.
