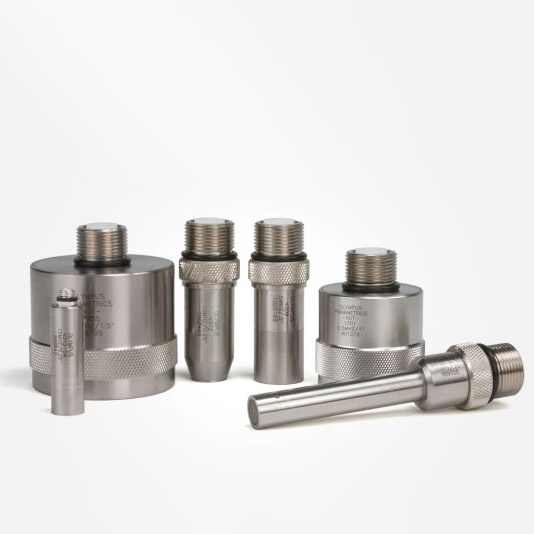

Đầu dò và phụ kiện siêu âm kiểm tra nhúng

Ưu điểm:

• Kỹ thuật nhúng giúp tiếp âm ổn định và đồng nhất.
• Bề mặt có chiều dày và âm trở phù hợp làm tăng năng lượng âm thanh đầu ra, giảm nhiễu.
• Vỏ thép không gỉ 303 chống ăn mòn với các đầu nối bằng đồng mạ chrome.
• Thiết kế che nhiễu RF độc quyền để cải thiện các đặc tính tín hiệu trong các ứng dụng quan trọng.

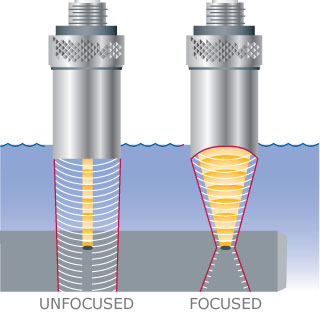

• Tất cả các đầu dò nhúng, ngoại trừ loại paintbrush đều có thể được lấy nét theo hình cầu (điểm) hoặc hình trụ (đường) (xem thêm phần Ghi chú kỹ thuật).
• Độ dài tiêu cự có thể lựa chọn theo mã sản phẩm để tập trung chùm âm và tăng độ nhạy đối với các vật phản xạ nhỏ.

Các ứng dụng chính:

• Quét kiểm tra tự động
• Thiết bị đo độ dày liên tục
• Phát hiện khuyết tật tốc độ cao trong ống, thanh, tấm và các thành phần tương tự
• Hình ảnh trực quan dựa trên thời gian và biên độ
• Có thể cấu hình ở chế độ kiểm tra truyền qua.
• Phân tích vật liệu và đo chính xác vận tốc

Lưu ý sử dụng: Không được ngâm đầu dò trong thời gian quá 8 giờ. Để khô 16 giờ để đảm bảo tuổi thọ của thiết bị.

Vỏ có đường kính lớn

• Đường kính biến tử lớn làm tăng chiều dài trường gần cho phép tiêu cự dài hơn
• Đường kính lớn hơn có thể tăng chỉ số quét
• Thiết kế tần số thấp, đường kính biến tử lớn có sẵn cho các ứng dụng yêu cầu cao

Kích thước đầu dò (tính bằng inch)

Vỏ kiểu I-4, 1-7 và i-8

Có nhiều kích thước biến tử và vỏ khác nhau với đầu nối UHF thẳng và vỏ thép không gỉ 303.

Kích thước đầu dò

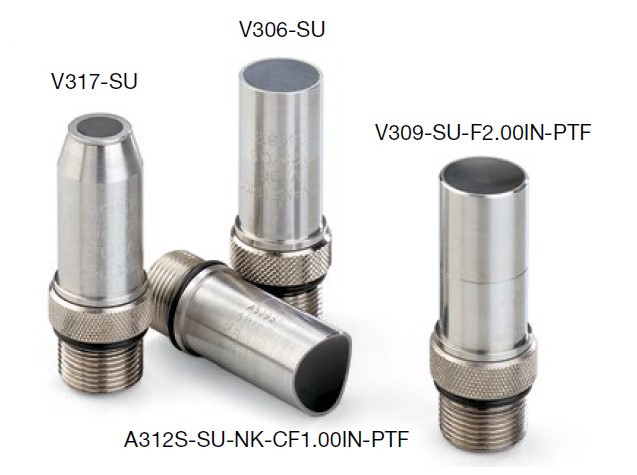

Vỏ tiêu chuẩn

• Có khía với kết nối UHF thẳng (SU)
• Liên hệ khi cần thiết kế vỏ không khía và cung cấp các kiểu đầu kết nối khác
• Tần số dao động từ 1,0 đến 25 MHz

Vỏ kiểu I-3

Đường kính thấu kính 0,25 inch (6 mm), 0,375 inch (10 mm) và 0,50 inch (13 mm) trong vỏ 0,63 inch (16 mm) với đầu nối UHF thẳng và vỏ thép không gỉ 303. Nếu cần lấy nét, hãy chọn tiêu cự nằm trong khoảng từ tối thiểu đến tối đa.

Vỏ mỏng

• Vỏ thép không gỉ có đường kính chỉ 0,38″ (10 mm), lý tưởng cho những khu vực hạn chế tiếp cận
• Cấu hình tiêu chuẩn kết nối Thẳng và phù hợp với kiểu kết nối Microdot ®

Vỏ kiểu I-1 và I-2

Các biến tử có đường kính 0,25 inch (6 mm) với vỏ 0,375 inch (10 mm) dành cho các khu vực khó tiếp cận như lỗ khoét hoặc khoan có sẵn đầu nối Microdot thẳng (I-1) hoặc UHF thẳng (I-2) và vỏ thép không gỉ 303.

• Đường kính nhỏ, nòng dài 2″ (51 mm) giúp tiếp cận tốt hơn những khu vực khó tiếp cận
• Kiểu kết nối tiêu chuẩn là UHF thẳng (SU)

Vỏ kiểu I-1 và I-2

Các biến tử có đường kính 0,25 inch (6 mm) với vỏ 0,375 inch (10 mm) dành cho các khu vực khó tiếp cận như lỗ khoét hoặc khoan có sẵn đầu nối Microdot thẳng (I-1) hoặc UHF thẳng (I-2) và vỏ thép không gỉ 303.
