Thiết kế mới

Bộ quét siêu âm kiểm tra mối hàn HSMT-Flex

Bộ quét siêu âm kiểm tra mối hàn HSMT-Flex - Ảnh 2

Bộ quét siêu âm kiểm tra mối hàn HSMT-Flex - Ảnh 3

Bộ quét siêu âm kiểm tra mối hàn HSMT-Flex - Ảnh 4

Bộ quét siêu âm kiểm tra mối hàn HSMT-Flex - Ảnh 5

Bộ quét siêu âm kiểm tra mối hàn HSMT-Flex - Ảnh 6

Bộ quét siêu âm kiểm tra mối hàn HSMT-Flex

Name: Bộ quét siêu âm kiểm tra mối hàn HSMT-Flex
Brand: VISCO NDT
SKU: HSMT-FLEX
Price: 200000000 VND
Availability: InStock
Rating: 5 (1 reviews)

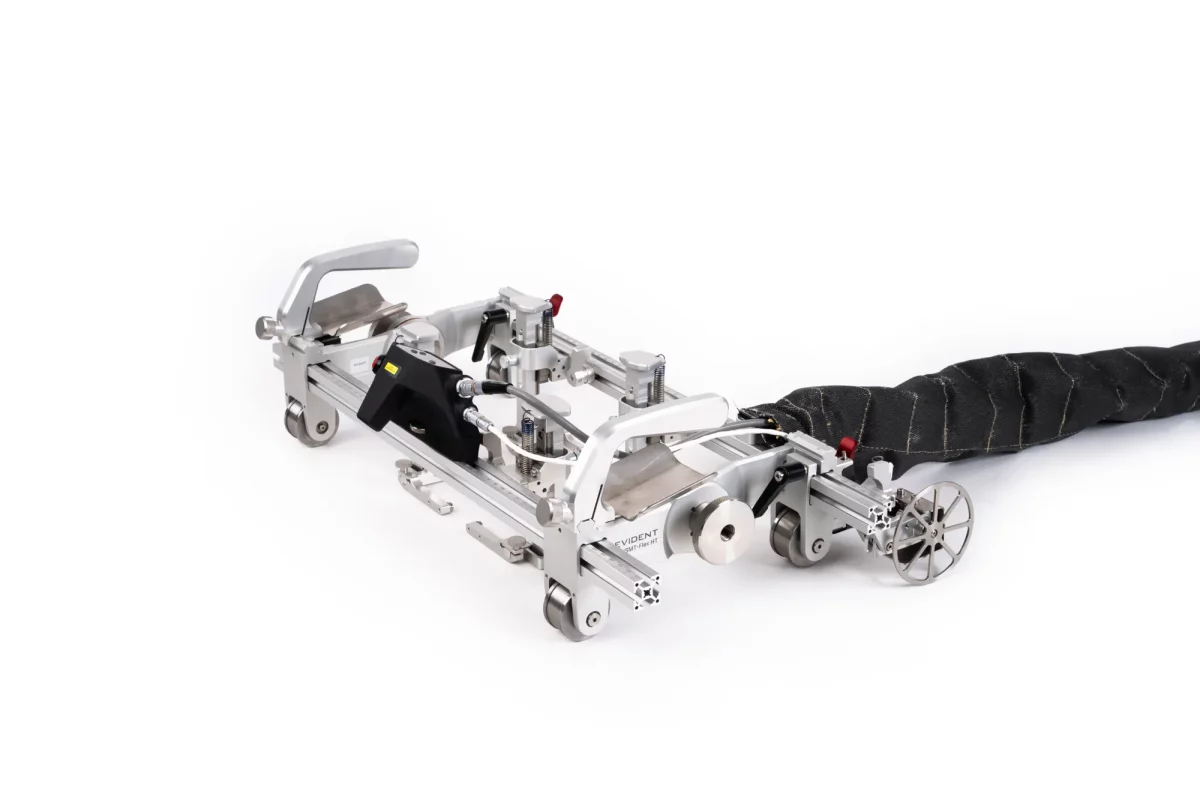

Với khớp xoay trung tâm, bộ quét HSMT Flex™ được thiết kế để kiểm tra thủ công, mã hóa các mối hàn chu vi trên các ống có đường kính ngoài từ 114,3 mm (4,5 inch) trở lên, với khả năng giữ tối đa tám đầu dò. Bộ quét có sẵn ở cả phiên bản tiêu chuẩn và phiên bản nhiệt độ cao, và có thể được trang bị mô-đun ScanDeck™. Thiết kế mô-đun cho phép cấu hình lại nhanh chóng chỉ bằng các cơ chế không cần dụng cụ.

Designed with a central articulation joint, the HSMT Flex™ scanner is intended for manual, encoded inspection of circumferential welds on pipes with outside diameters of 114.3 millimeters (4.5 inches) and larger, accommodating up to eight probes. The scanner is available in both standard and high-temperature models and can be equipped with a ScanDeck™ module. Its modular design allows for quick reconfiguration using only tool-free mechanisms.

Liên hệ nhận báo giá

SKU: HSMT-FLEX Danh mục: Kiểm tra mối hàn, Olympus, Phụ kiện siêu âm, Scanner & phụ kiện, Siêu âm (UT) Thẻ: AUT, PAUT, Scanner, TFM, TOFD

Mô tả

Kiểm tra mối hàn chu vi thông minh hơn

Bộ quét HSMT-Flex™ thế hệ tiếp theo đơn giản hóa quy trình kiểm tra siêu âm mối hàn chu vi được mã hóa với những cải tiến về thiết kế giúp giảm thiểu rủi ro dữ liệu, đơn giản hóa việc thiết lập và hỗ trợ thu thập dữ liệu chất lượng cao – cho phép người kiểm tra làm việc hiệu quả và tự tin hơn trong những môi trường khắc nghiệt.

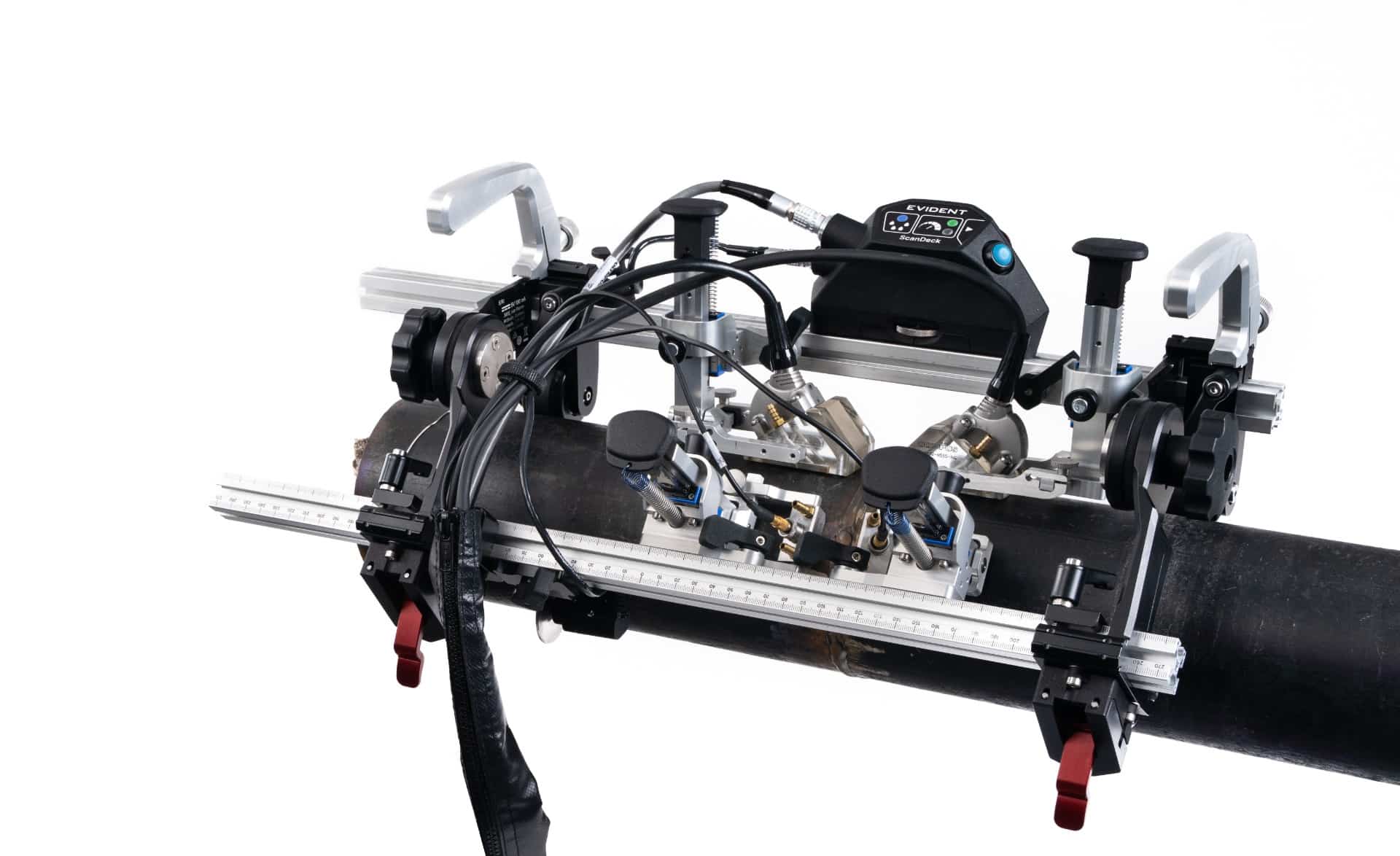

Bộ quét HSMT-Flex được hút vào bề mặt sắt từ bằng bánh xe nam châm và có khả năng kiểm tra đường kính ngoài của ống từ 114 mm (4,5 inch) đến bề mặt phẳng. Cơ chế gập của máy đảm bảo tất cả các giá đỡ đầu dò lò xo duy trì áp lực tiếp xúc đồng đều và vuông góc trên bề mặt kiểm tra.

Bộ quét HSMT-Flex cũng có phiên bản nhiệt độ cao, hỗ trợ kiểm tra trên bề mặt nóng, giúp giảm thiểu thời gian chết và duy trì tính toàn vẹn của thiết bị.

Đảm bảo chất lượng dữ liệu và giảm số lần quét lại

Giám sát và Cảnh báo trực quan

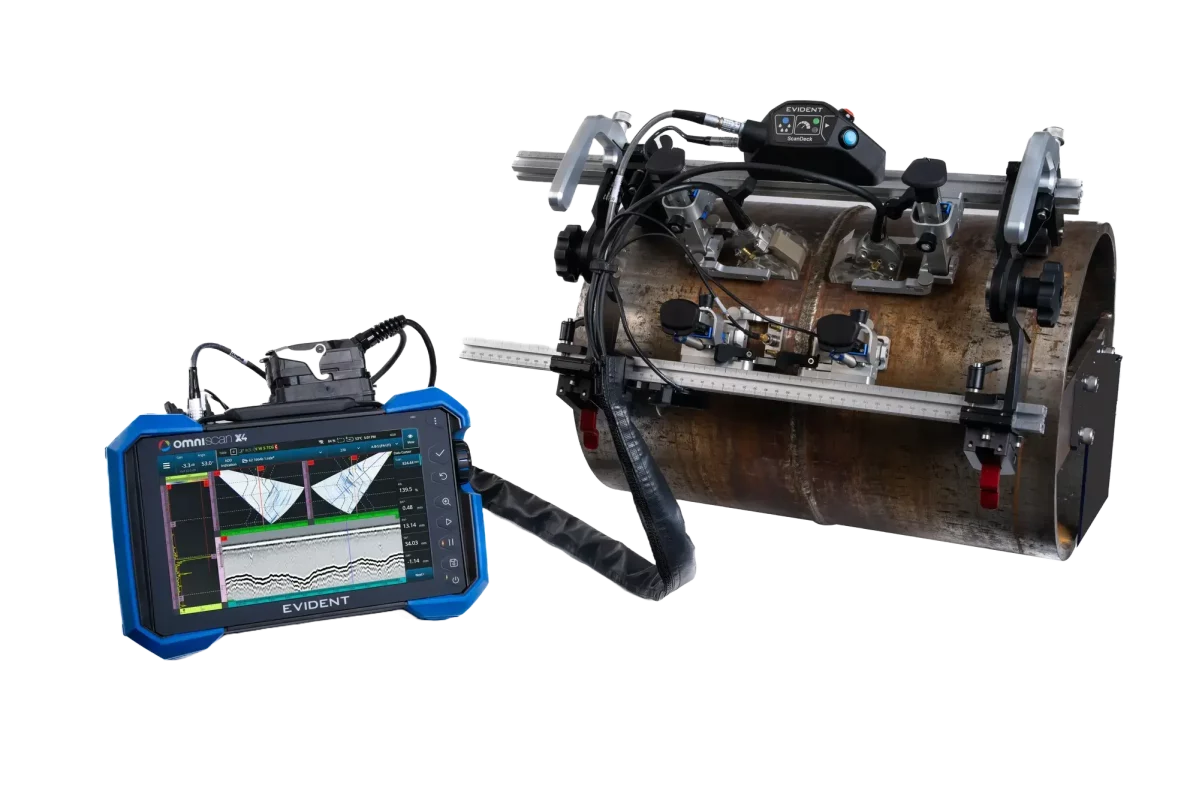

Mô-đun ScanDeck™ tùy chọn có thể được sử dụng để bắt đầu thu thập dữ liệu từ xa trên máy dò khuyết tật OmniScan. Mô-đun này cũng kiểm tra chất lượng tiếp âm của đầu dò và cảnh báo về tốc độ quét quá nhanh — ngăn ngừa bỏ sót dữ liệu và nâng cao độ tin cậy của quá trình kiểm tra.

Bộ dẫn hướng laser tích hợp

Bộ dẫn hướng laser tích hợp trong mô-đun ScanDeck hỗ trợ căn chỉnh quét chính xác để đảm bảo phạm vi hàn tối ưu.

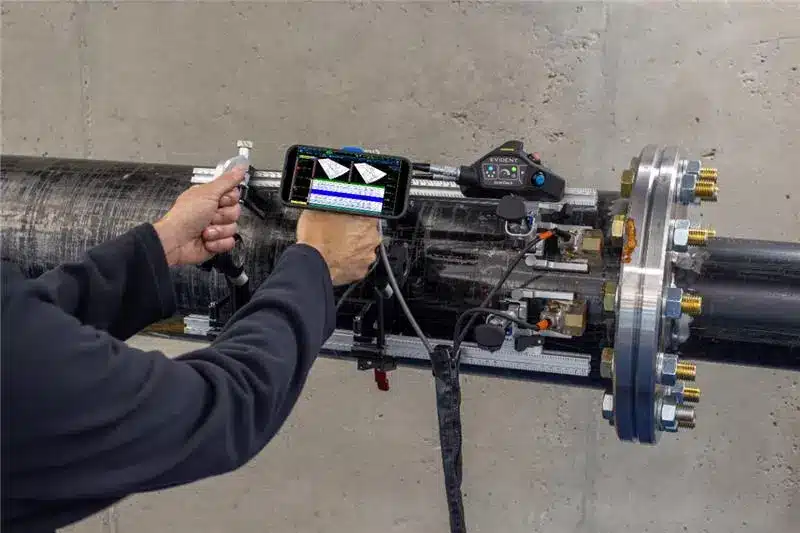

Tích hợp điện thoại thông minh (tùy chọn)

Gắn điện thoại thông minh để theo dõi dữ liệu quét trực tiếp thông qua ứng dụng OmniScan™ X4 RCS — đơn giản hóa quy trình làm việc và tập trung vào việc quét.

Làm việc liên tục với ít gián đoạn hơn

Hệ thống phanh tích hợp

Khóa bộ quét tại chỗ để tránh bị trượt khi tạm dừng hoặc thao tác với thiết bị, bảo toàn tính toàn vẹn của dữ liệu.

Quản lý cáp hợp lý

Ống bọc có khóa kéo giữ cho cáp an toàn và được bảo vệ, tạo ra môi trường kiểm tra sạch sẽ, an toàn hơn và giảm thiểu sự gián đoạn liên quan đến cáp.

Bánh xe chống mài mòn cải tiến

Bánh xe cao su từ tính bền bỉ với lớp phủ mềm dẻo giúp lăn êm ái và bám dính tốt vào ống, cho chất lượng dữ liệu cao và giảm nhu cầu bảo trì.

Thích ứng nhanh chóng với các loại mối hàn và hình dạng ống khác nhau

Điều chỉnh không cần dụng cụ

Dễ dàng điều chỉnh giá đỡ đầu dò, khung, bộ mã hóa, giá đỡ ống bọc cáp, mô-đun ScanDeck™ và ống bọc cáp — không cần dụng cụ. Thay đổi nêm và đầu dò nhanh chóng bằng hệ thống chốt vặn.

Tự do lắp đầu dò

Lắp đặt đầu dò bên trong hoặc bên ngoài khung để quét các hình dạng phức tạp.

Lựa chọn nhiều độ dài thanh khung khác nhau

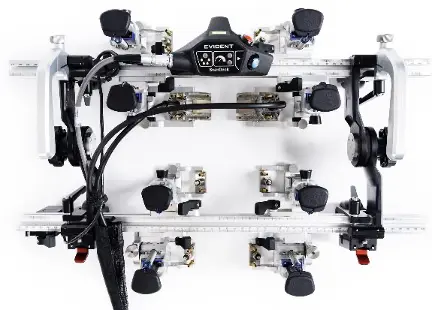

Mở rộng để chứa tối đa 8 đầu dò (PA và TOFD) với PCS lớn hơn cho các vật kiểm có thành dày hoặc giảm kích thước để phù hợp với các khu vực kiểm tra chật hẹp.

Dễ sử dụng và linh hoạt

Khung nhôm nhỏ gọn và nhẹ
Các thanh khung có thể điều chỉnh cho phép bạn tùy chỉnh cấu hình
Phù hợp nhiều loại đường kính ống:
- Bộ giữ đầu dò tiêu chuẩn kiểm tra đường ống 12 inch (304,8 mm) OD trở lên
- Bộ giá đỡ đầu dò xoay tùy chọn kiểm tra đường ống từ 4,5 inch (114,3 mm) đến 12 inch (304,8 mm) OD
Tay cầm có thể tháo rời cho cấu hình thấp, giúp vừa các vị trí hẹp.
Ống nước tích hợp giúp đơn giản hóa việc phân phối chấ tiếp âm

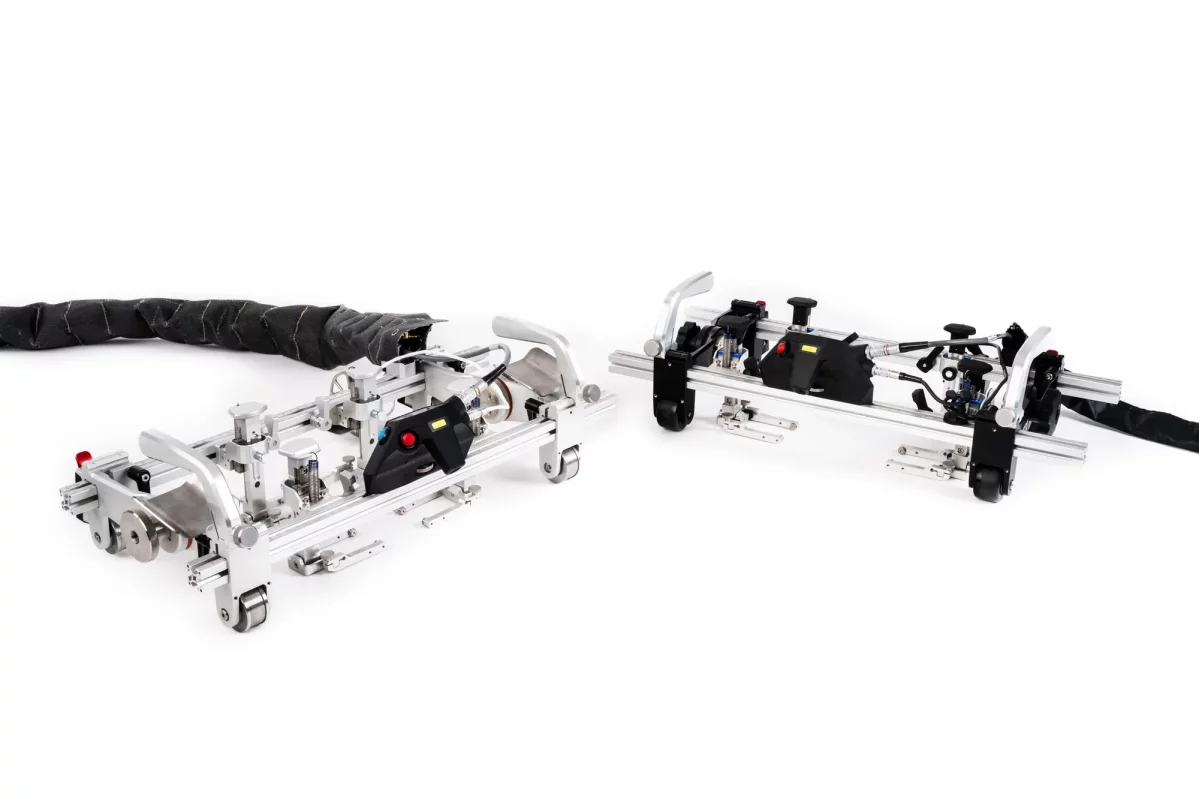

Tùy chọn nhiệt độ cao

Chức năng quét nhiệt độ cao an toàn và đáng tin cậy hơn

Bộ quét HSMT‑Flex HT hỗ trợ quét nhiệt độ cao cho phép kiểm tra liên tục nhiệt độ bề mặt lên đến 350 °C (662 °F)*. Việc kiểm tra có thể được thực hiện trước khi hoàn tất quá trình tắt máy, hỗ trợ phát hiện lỗi sớm hơn và lập kế hoạch bảo trì hiệu quả hơn.

Linh kiện chịu nhiệt

Bánh xe kim loại chịu được tiếp xúc trực tiếp với bề mặt nóng, trong khi tất cả các bộ phận khác đều có khả năng chống bức xạ nhiệt để sử dụng an toàn trong môi trường nhiệt độ cao.

Hiệu quả vận hành

Kiểm tra đường ống, bồn chứa hoặc bình chịu áp suất nóng, không cần chờ nguội hoàn toàn — xác định vấn đề sớm và giảm thời gian ngừng hoạt động ngoài kế hoạch.

*Quét liên tục lên đến 300 °C (572 °F) với mô-đun ScanDeck. Cáp và ống bọc chịu được tiếp xúc ngắn hạn với bề mặt nóng.

Thông tin đặt hàng

Part number	Item number	Description
HSMT-FLEX2	Q7500171	Second generation HSMT-Flex articulated semiautomated scanner for circumferential weld inspection of 4.5-inch pipe outside diameter (O.D.) up to flat surfaces. Supports up to 4 UT probes or 2 UT probes plus 2 phased array probes with standard inclusion. Can support up to 8 probes with optional probe holders. This kit includes one waterproof wheel encoder with detachable 5 m encoder cable with LEMO connector compatible with current generation of OmniScan and FOCUS instruments, 4 spring loaded arms (SLA), 4 yokes for TOFD/PE UT probes wedges, 2 yokes for standard phased array probes and wedges, 4 magnetic wheels, 4 rulers for probe positioning, frame bars of 340 mm and 500 mm, carrying case, irrigation tubes and fittings. Probes, wedges, and umbilical NOT included.
HSMT-FLEX2-SP-Basic	Q7750224	Basic spare part kit for HSMT-Flex2 scanner. Includes: Irrigation tubing and fitting, probe holder hardware, and hex key kit.
HSMT-FLEX2-SP-Full	Q7750225	Full spare part kit for HSMT-Flex2 scanner. Includes irrigation tubing and fitting, probe holder replacement hardware, hex key kit, one encoder, 4x magnetic wheels, one encoder cable, wedge carbides, pair of probe holders with PA and TOFD yokes.
HSMT-FLEX2-A-Pivoting	Q7750226	Set of two spring-loaded arms (SLA) mounted on pivoting 90-degree brackets, enabling more than four probes to be mounted on the HSMT-Flex2 scanner to inspect pipes smaller than 12-inch OD. Comes with PA and TOFD yokes.
HSMT-A-Laser-V2	Q7750221	Battery-operated laser guide
PH2-Button-3mm	Q7750203	Pair of 3 mm buttons to mount SA15 and SA25 probes on generation 2 of probe holders
PH2-Fork-TOFD	Q7750196	Pair of TOFD fork arms for 2nd generation probe holder. Arm length is 30 mm and pivot button diameter is 5 mm. Good for one (1x) probe holder.
PH2-Fork-PA	Q7750197	Pair of PA fork arms for 2nd generation probe holder. Arm length is 55 mm and pivot button diameter is 8 mm. Good for one (1x) probe holder.
