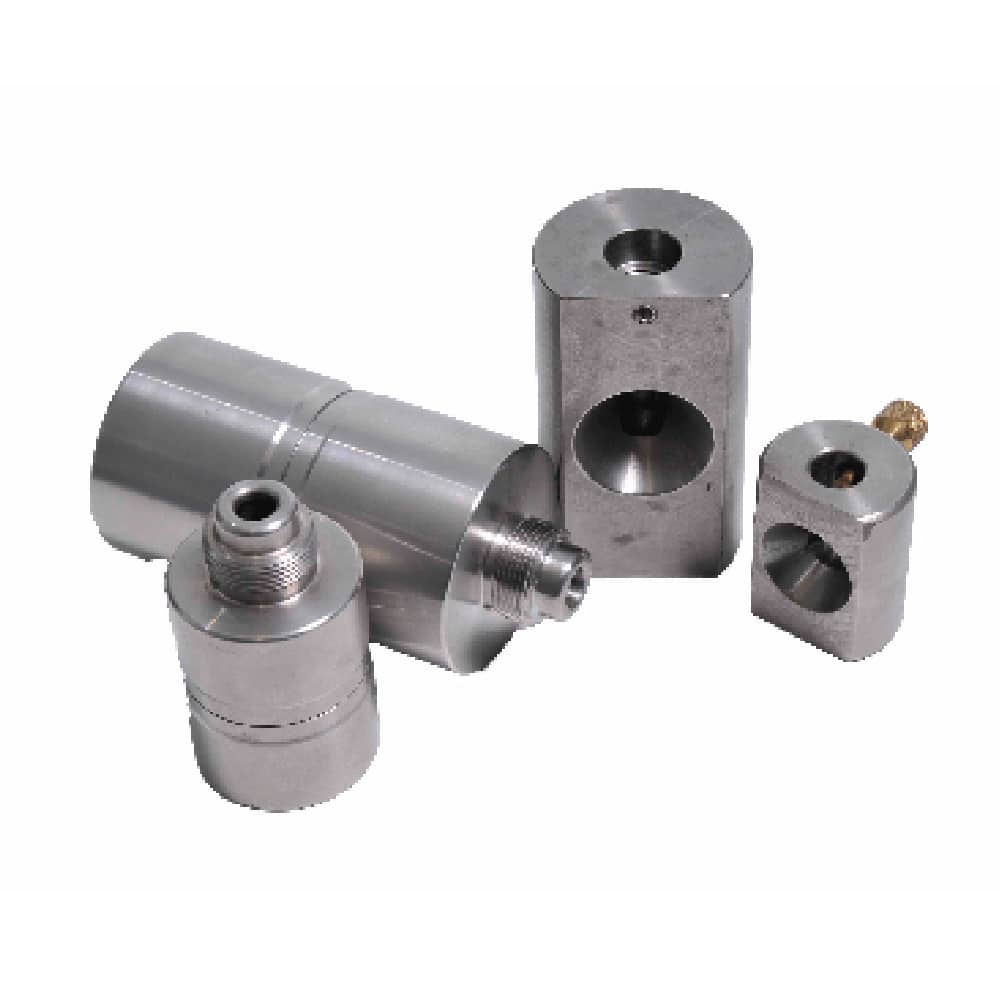

Bộ chuẩn trực chùm tia bức xạ GammaTec

Tổng Quan Sản Phẩm

Ống định hướng tia (Collimator) là phụ kiện an toàn bắt buộc trong công tác kiểm tra bằng phương pháp chụp ảnh bức xạ công nghiệp (RT). Hầu hết các dòng Collimator của GammaTec đều được chế tạo từ Hợp kim Tungsten mật độ cao nhằm đạt khả năng suy giảm và che chắn bức xạ tối đa. Sản phẩm có thiết kế đa dạng về hình dáng và kích thước, đáp ứng cả hai dạng phát tia:

• Định hướng (Directional): Cung cấp các góc mở chùm tia linh hoạt từ 30° đến 90°.
• Toàn cảnh (Panoramic): Phù hợp cho các ứng dụng kiểm tra 360°.

Chức năng & Ưu điểm nổi bật

• Tạo hình & Định hướng chùm tia: Chất liệu hợp kim Tungsten cho phép kiểm soát chính xác hướng đi và hình dạng của chùm tia bức xạ chính tới vị trí cần chụp phim.
• Tích hợp khả năng che chắn: Tối ưu hóa việc che chắn bức xạ theo các hướng không mong muốn, ngăn ngừa sự lan truyền bức xạ dư thừa ra môi trường xung quanh.
• Kết nối linh hoạt: Dễ dàng lắp đặt vào đầu ống dẫn nguồn (guide tube) hoặc gắn trực tiếp lên máy chụp ảnh bức xạ Gamma (Gamma Ray Projector).
• Thu nhỏ khu vực kiểm soát an toàn: Việc định hướng chùm tia giúp giảm đáng kể bán kính vùng cách ly an toàn (exclusion zone) trong quá trình phát nguồn.
• Nâng cao năng suất lao động: Nhờ giảm khoảng cách rào chắn an toàn, các hoạt động thi công khác không liên quan đến bức xạ vẫn có thể diễn ra song song ở khu vực lân cận.

Ứng dụng & Khả năng tương thích

• Sử dụng trong tất cả các công trình, nhà máy, công trường có diễn ra hoạt động kiểm tra không phá hủy bằng phương pháp chụp ảnh bức xạ công nghiệp (RT).
• Các dòng Collimator do GammaTec sản xuất hoàn toàn tương thích với hệ thống thiết bị Gamma dòng Exertus, cũng như các thương hiệu máy phát nguồn Gamma phổ biến khác trên thị trường.

Trọn bộ sản phẩm bao gồm

• 01 Cụm ống định hướng tia Tungsten (theo góc mở/dạng hình học đã chọn).
• Bộ phụ kiện gá kẹp / kết nối tiêu chuẩn vào máy phát nguồn hoặc ống dẫn nguồn.

Thông số kỹ thuật

Dòng GAM 798 (Phiên bản 60° và 90°):

• Tối ưu hóa sử dụng cho nguồn Ir.192 lên đến 30Ci và nguồn Se.75 lên đến 80Ci.
• Thiết kế nhỏ gọn, dễ dàng thao tác tại hiện trường.
• Trang bị ốc siết bằng đồng (Brass Thumb Screw).
• Đầu ống dẫn nguồn bằng thép không gỉ bảo vệ tối đa, chống móp méo do áp lực siết ốc.

Phụ kiện dòng GAM 798:

• TIP-NCT0266: Đầu nối nguồn Source Tip 65 Ir/Co M18 x 1.5.
• TUBE-NCT0039: Ống dẫn nguồn màu vàng 2.1m (dùng cho máy Exertus & Gammamat).
• TUBE-NCT0035: Ống dẫn nguồn màu vàng 3.0m (dùng cho máy Exertus & Gammamat).

Dòng GAM 836 (Phát tia toàn cảnh):

• Tối ưu hóa sử dụng cho nguồn Ir.192 lên đến 80Ci và nguồn Se.75 lên đến 120Ci.
• Thiết kế nhỏ gọn với lớp vỏ bọc thép không gỉ gia tăng độ bền cơ học.

Phụ kiện dòng GAM 836:

• ADAPT-SA0004 + NIPPLE-SN0007: Bộ thích ứng kết nối với ống dẫn nguồn Exertus/Gammamat mã TUBE-NCT0035 và TUBE-NCT0039.

Dòng GAM 827 (Góc phát 60°):

• Tối ưu hóa sử dụng cho nguồn Ir.192 lên đến 80Ci và nguồn Se.75 lên đến 120Ci.
• Thiết kế nhỏ gọn với khả năng suy giảm bức xạ cao.

Phụ kiện dòng GAM 827 (60°):

• INSERT-SI0015: Đầu chèn kết nối với ống dẫn nguồn Exertus/Gammamat mã TUBE-NCT0035 và TUBE-NCT0039.

Câu hỏi thường gặp (FAQ)

1. Mục đích chính của Collimator (Ống định hướng tia) là gì?

Collimator được sử dụng để định hình và hướng chùm tia bức xạ chính vào khu vực kiểm tra, đồng thời đóng vai trò như một tấm chắn bảo vệ, ngăn chặn bức xạ phát ra theo các hướng còn lại.

2. Ưu điểm của chất liệu Tungsten (Vôn-fram) so với Chì (Lead) là gì?

Tungsten có mật độ cao hơn, mang lại khả năng suy giảm và dập tắt tia bức xạ vượt trội hơn hẳn so với chì. Nhờ đó, Collimator bằng Tungsten có kích thước nhỏ gọn và trọng lượng nhẹ hơn nhiều, rất lý tưởng cho các công việc kiểm tra lưu động ngoài hiện trường.
