SCANRAY®
Portable wireless digital radiography system
Các ưu điểm của
SCANRAY® series
- Các cảm biến nhiều lựa chọn kích thước vùng hoạt động và điểm ảnh dựa trên công nghệ ma trận cho phép giải quyết các yêu cầu khác nhau trong lĩnh vực thử nghiệm không phá hủy công nghiệp;
- Độ nhạy cao và dải động rộng của các tấm cảm biến cho phép kiểm tra NDT online (sản phẩm bên trong đường ống, lớp bảo ôn được để nguyên v.v.);
- Cảm biến được cấp nguồn bằng cả nguồn AC và pin thay thế;
- Bộ pin dự phòng đi kèm cho phép kiểm tra NDT liên tục, không cần dừng để sạc;
- Hệ thống đáp ứng đầy đủ các yêu cầu của tiêu chuẩn ISO/ASTM/ASME và cung cấp hình ảnh có chất lượng cao nhất;
- Các thành phần của hệ thống được bảo vệ chống độ ẩm và bụi xâm nhập, có độ bền cơ học cao khi sử dụng hay vận chuyển;
- Đi kèm với vỏ bảo vệ đặc biệt làm giảm các và chạm có thể xảy ra khi thực hiện NDT;
- Cảm biến tia X tích hợp trong tấm cảm biến cho phép thiết bị tự khởi động quá trình thu nhận ảnh sau khi bắt đầu chiếu xạ;
- Bộ nhớ trong có thể lưu hình ảnh ngay cả khi kết nối với máy điều khiển (PC, máy tính bảng) bị ngắt;
- Tấm cảm biến phẳng có thể hoạt động với máy phát tia X phát xung, máy phát điện thế không đổi, cũng như nguồn Gamma;

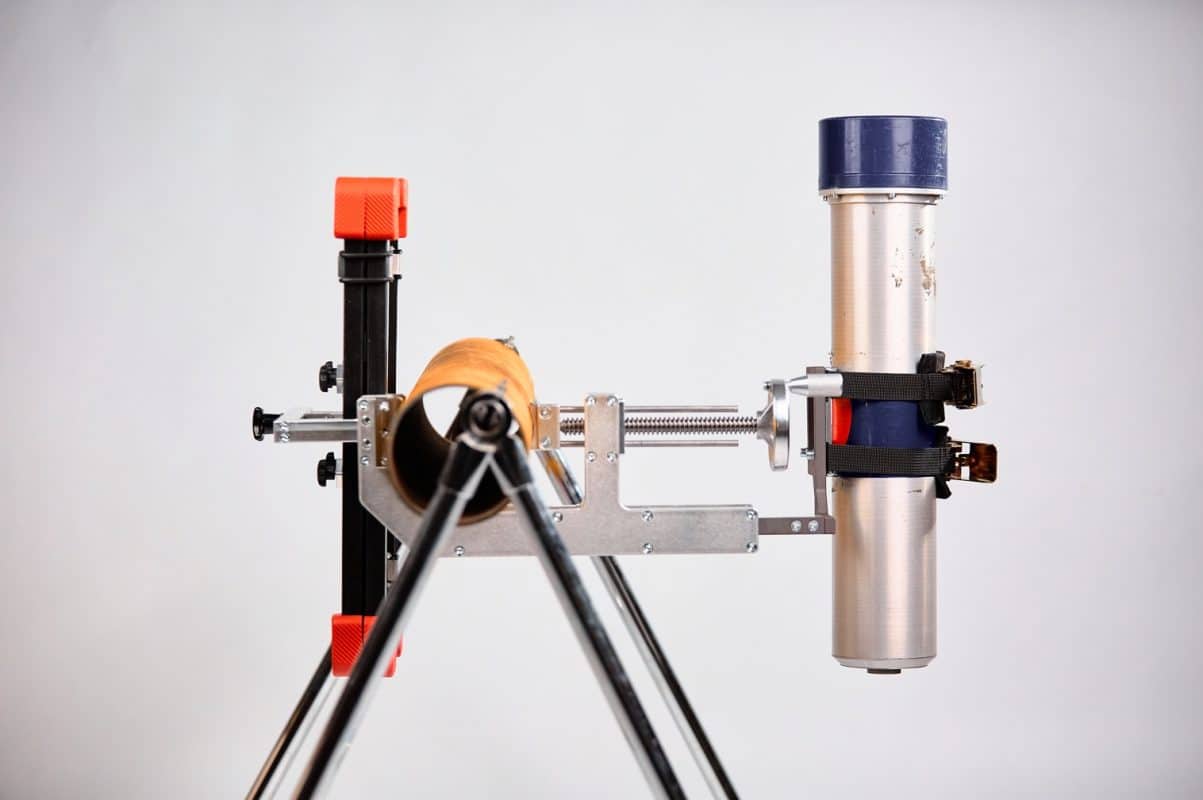

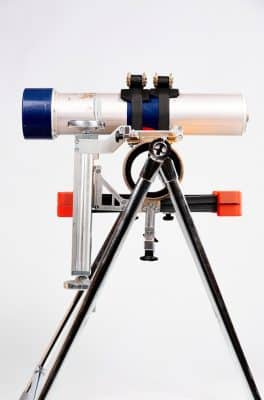

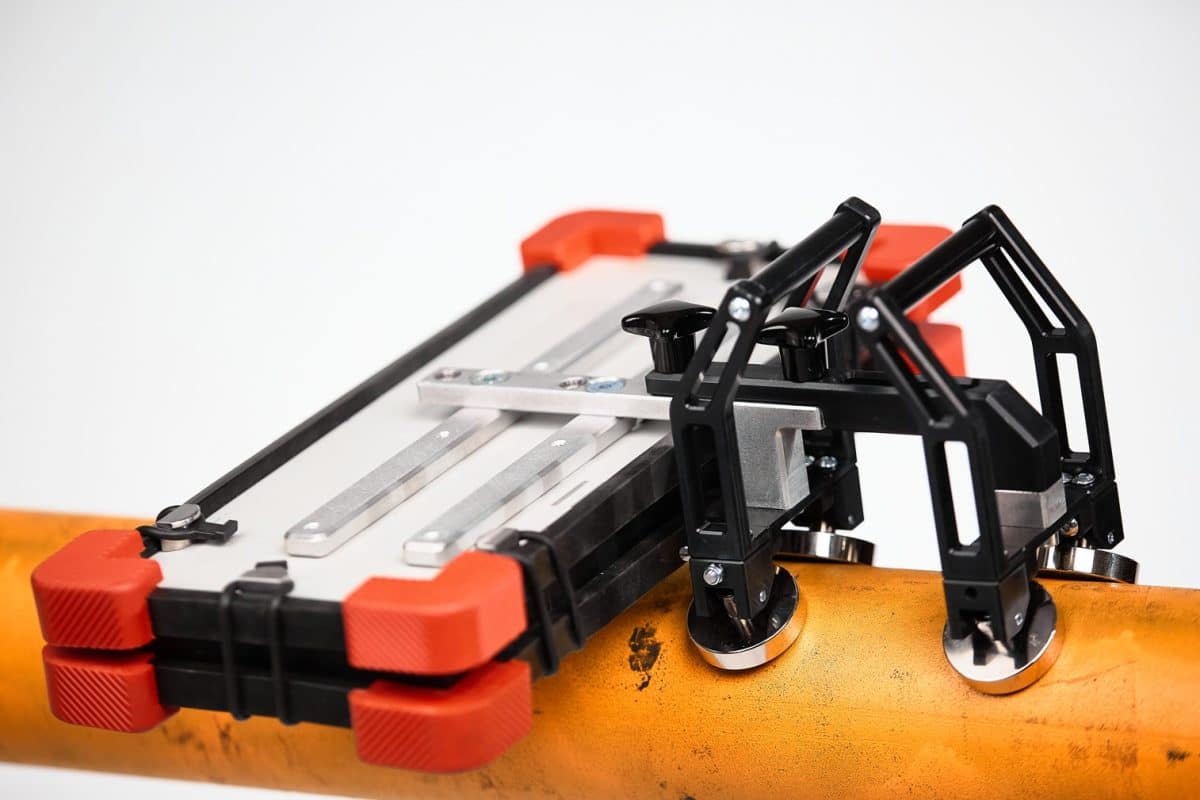

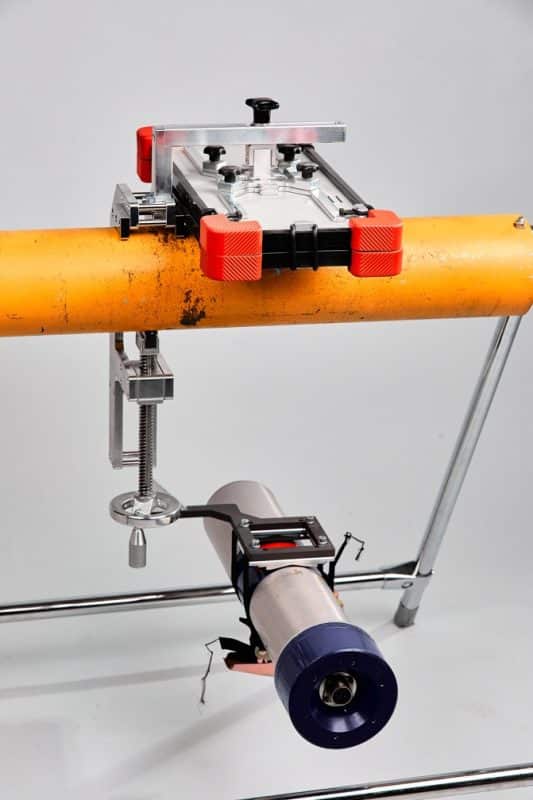

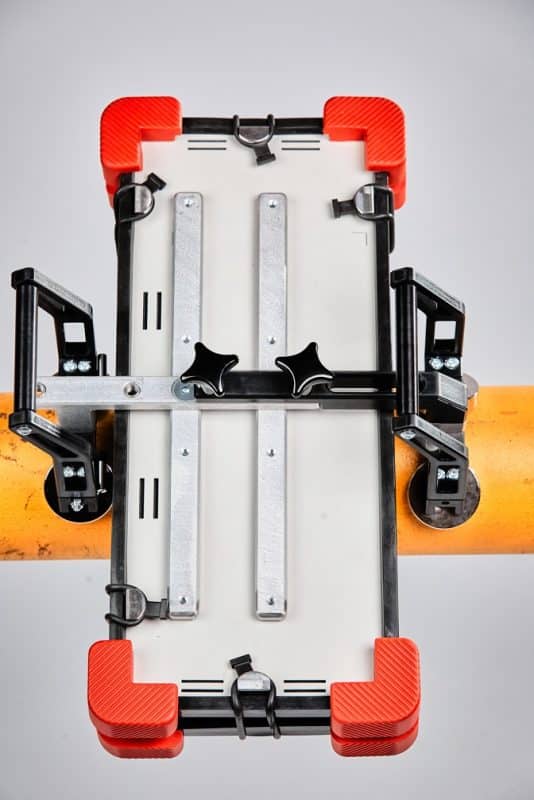

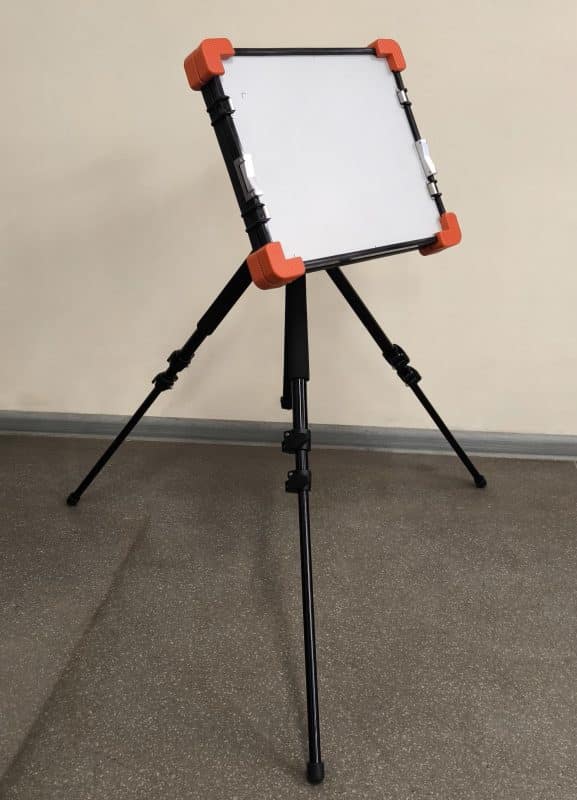

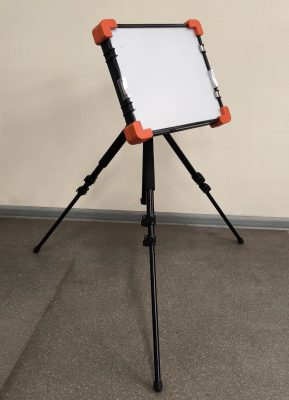

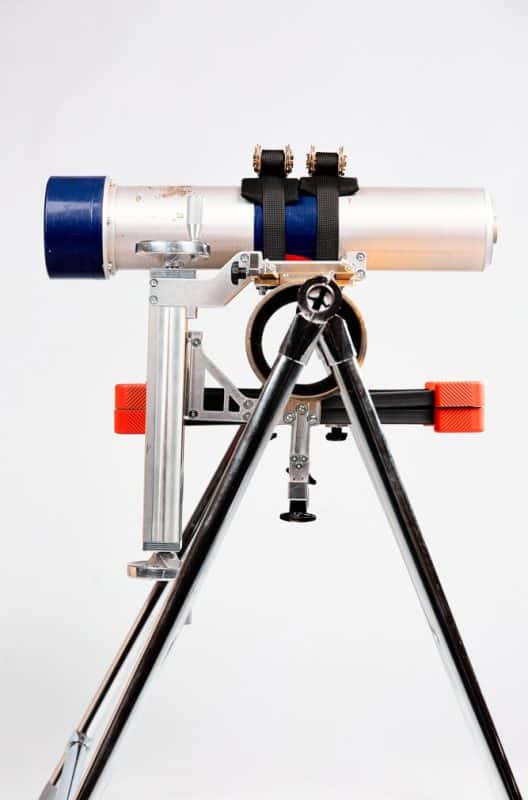

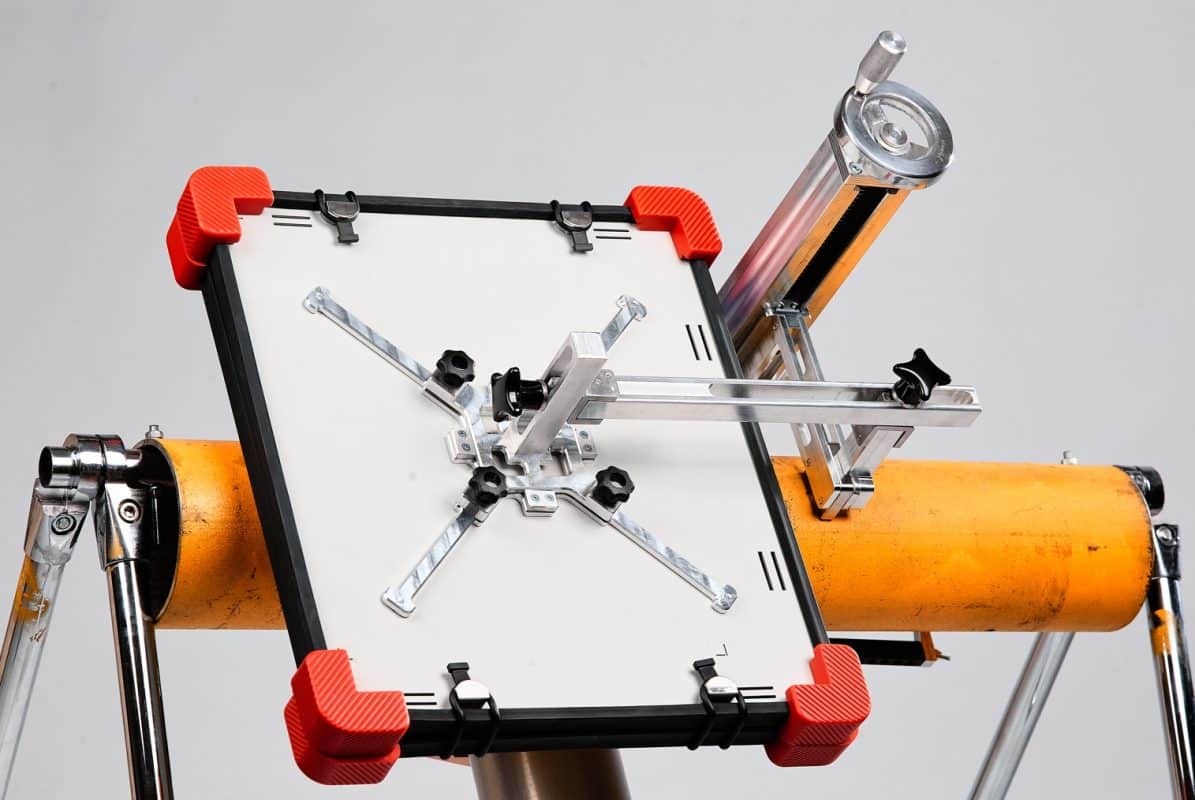

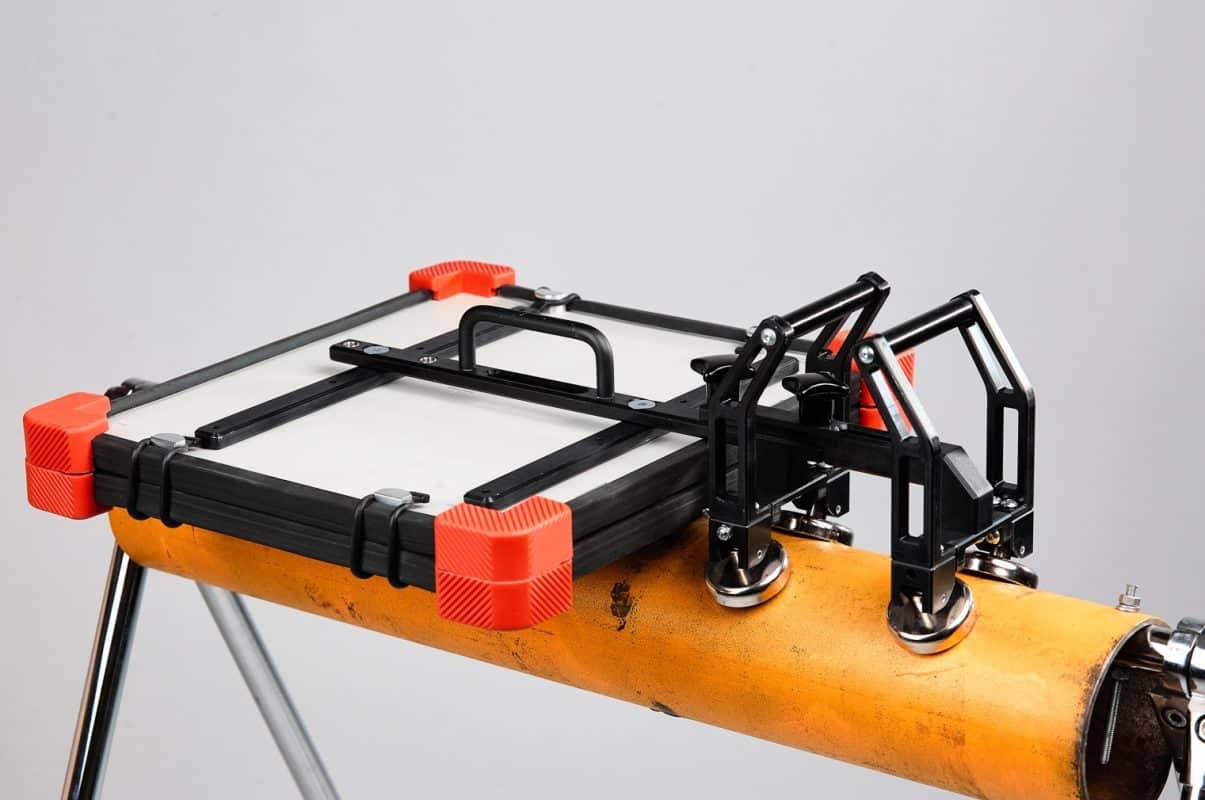

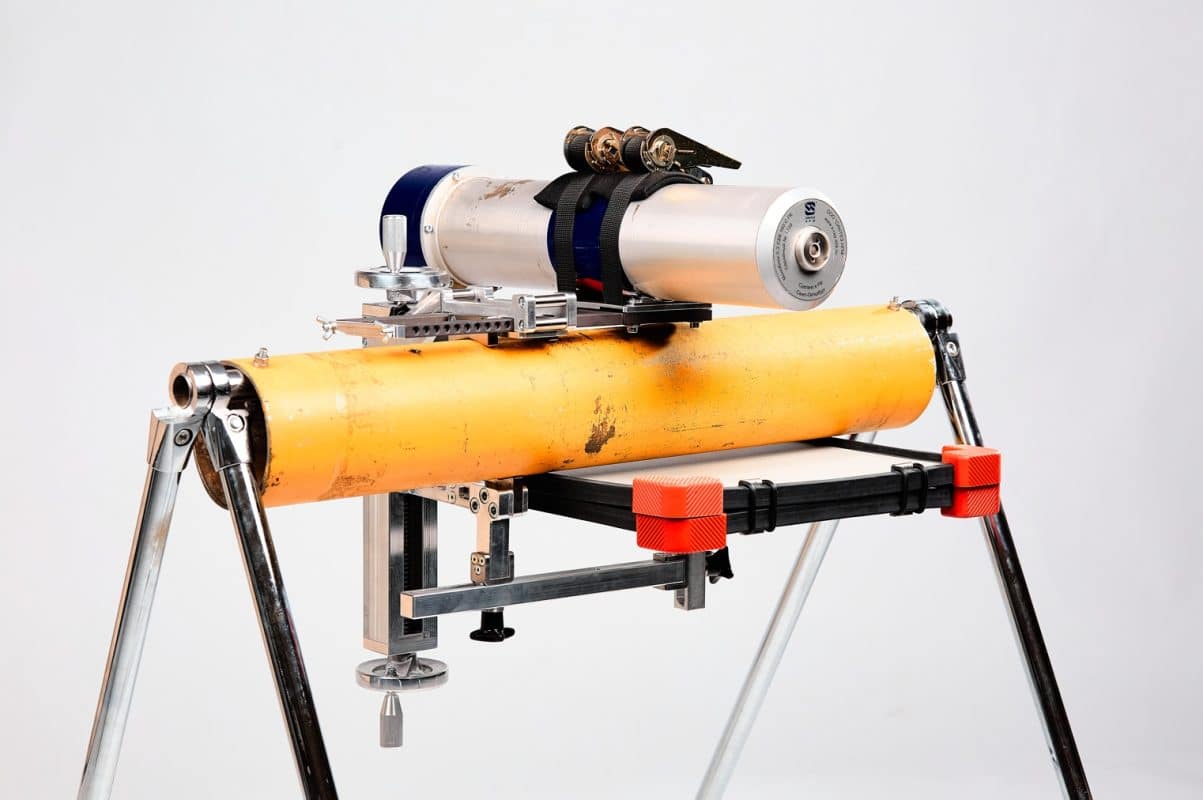

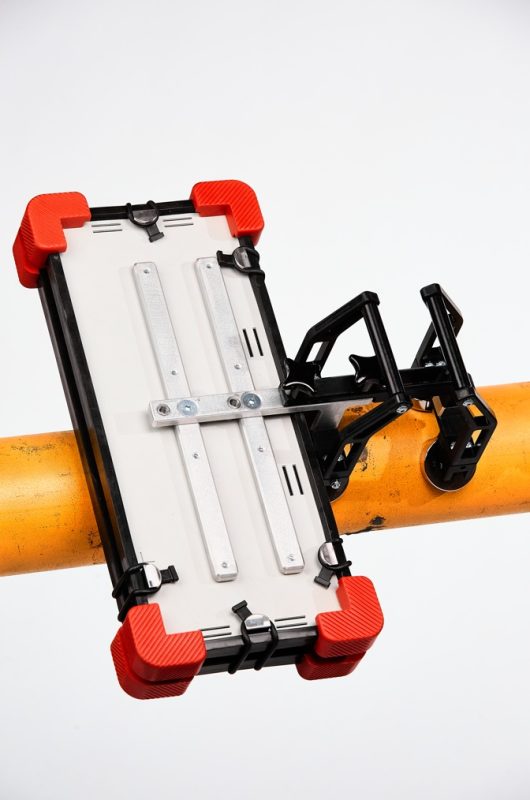

- Có thể sử dụng các phụ kiện bổ sung để định vị tấm cảm biến trên vật thể một cách nhanh chóng và thuận tiện.
Phần mềm
DR-SOFT®
- Đo kích thước tuyến tính và diện tích khuyết tật, khoảng cách giữa bất kỳ điểm nào trên hình ảnh.
- Đo độ dày kim loại tại bất kỳ điểm nào của hình ảnh (sau khi hiệu chuẩn).
- Đánh giá tự động SNR / SNRN, xác định SRb bằng IQI Duplex theo ISO 17636-2.
- Đảo ngược hình ảnh (dương/âm), thiết lập độ sáng và độ tương phản hình ảnh tối ưu
- Biến đổi hình ảnh hình học: chia tỷ lệ, xoay, lật, cắt.
- Các bộ lọc được cài đặt sẵn để quan sát tất cả các lỗi chỉ bằng một cú nhấp chuột, tinh chỉnh các thông số hoạt động của bộ lọc.
- Bản vẽ điểm đánh dấu (dấu hiệu, văn bản, mũi tên, v.v.).
- Thuật toán tích hợp để ghép nhiều hình ảnh thành một để thuận tiện cho việc giải đoán.
- Các công cụ biểu đồ Histogram nâng cao.
- Khả năng ghi lại tất cả các kích thước trong quy trình kiểm tra.
- Lưu hình ảnh với siêu dữ liệu ở định dạng (tiêu chuẩn DICONDE).
- Xuất hình ảnh sang các định dạng BMP, JPEG (8 bit), TIFF (8 hoặc 16 bit) và PNG (8 hoặc 16 bit).
- Là siêu dữ liệu, có thể chèn thông tin về đối tượng kiểm tra (vật liệu, độ dày, số hiệu), thông số phơi sáng (loại máy phát, điện áp, thời gian phơi sáng), v.v.
- Xem hình ảnh với siêu dữ liệu trên bất kỳ máy tính nào với trình xem DR-SOFT® miễn phí.
- In hình ảnh theo tỷ lệ 1: 1 để đánh dấu các khu vực cần sửa chữa.
- Siêu dữ liệu được gắn vào hình ảnh và có thể dễ dàng xem, tự động nhập vào các giao thức và được sử dụng để tìm kiếm.
- Định dạng được bảo vệ chỉnh sửa cho phép lưu trữ tối đa 100 hình ảnh trong một tệp với biểu diễn dữ liệu 16 bit (thang độ xám 65536).
THÔNG SỐ KỸ THUẬT
PORTABLE DR SYSTEMS |
SCANRAY® 1230 |
SCANRAY® 1723 |
SCANRAY® 2329 |
SCANRAY® 2532 |
SCANRAY® 3643 |
SCANRAY® 3643 PRO |
Cảm biến phát quang |
Gadox |
Gadox |
Gadox |
Gadox |
Gadox |
Gadox |
Khoảng cách điểm ảnh, μm |
124 |
75 |
75 |
124 |
140 |
99 |
Kích thước, mm (inches) |
127 × 317 (5.0 × 12.5) |
173 × 230 (6.8 × 9.1) |
230 × 288 (9.1 × 11.3) |
254 × 317 (10.0 × 12.5) |
358 × 430 (14.1 × 16.9) |
351 × 427 (13.8 × 16.8) |
Độ phân giải |
1024 × 2560 |
2304 × 3072 |
3072 × 3840 |
2048 × 2560 |
2560 × 3072 |
3548 × 4316 |
Thang màu xám |
16 |
16 |
16 |
16 |
16 |
16 |
Năng lượng nguồn X-ray, kVp |
40-450 |
40-450 |
40-450 |
40-450 |
40-450 |
40-450 |
Thời gian phơi sáng tối đa, s |
180 |
180 |
180 |
180 |
180 |
180 |
Thời gian truyền ảnh, s |
1.5-3 |
1.5-3 |
1.5-3 |
1.5-3 |
1.5-3 |
1.5-3 |
Kích thước khung, mm |
160 × 400 × 25 |
208 × 257 × 28 |
322 × 355 × 17 |
322 × 355 × 17 |
400 × 470 × 17 |
384 × 460 × 15 |
Trọng lượng, kg |
3.2 |
2.4 |
3.4 |
3.4 |
5.4 |
4.2 |
Nhiệt độ hoạt động, °C |
-20 to +50 |
-20 to +50 |
-20 to +50 |
-20 to +50 |
-20 to +50 |
-20 to +50 |
Thời lượng pin, h |
7 |
7 |
7 |
7 |
7 |
7 |
Chống bụi và nước |
IP67 |
IP67 |
IP67 |
IP67 |
IP67 |
IP67 |
