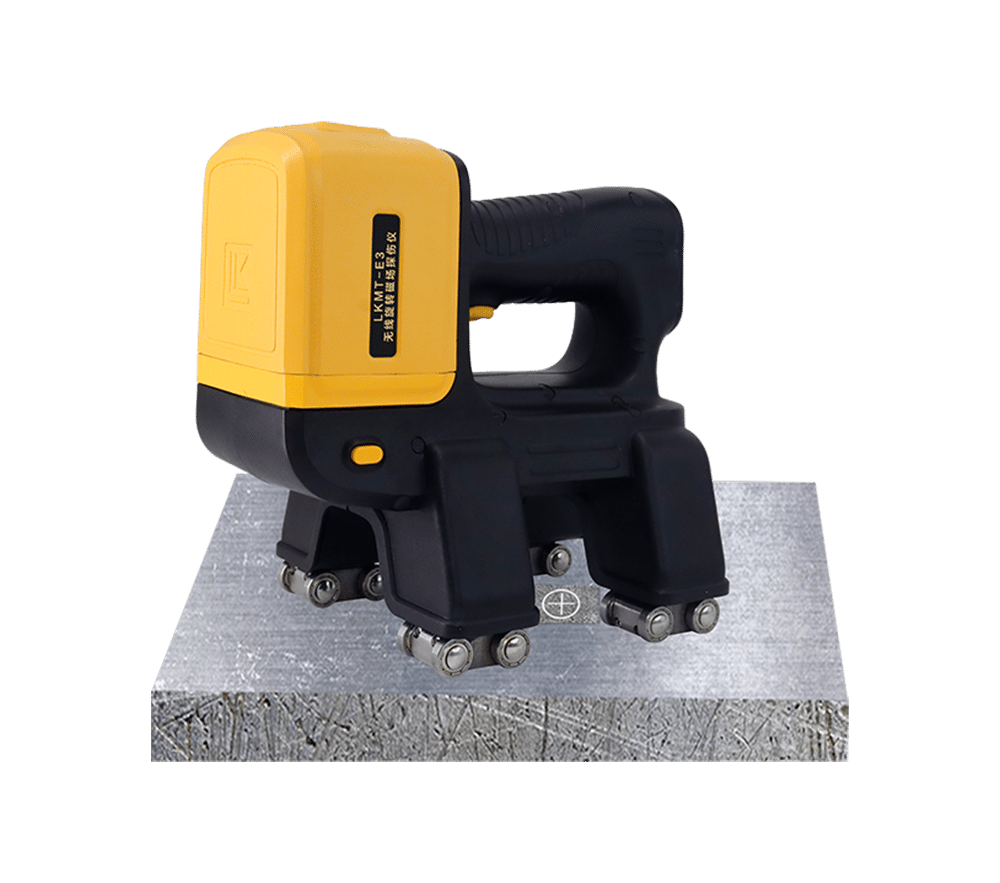

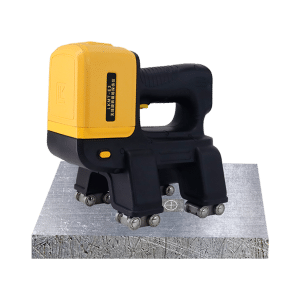

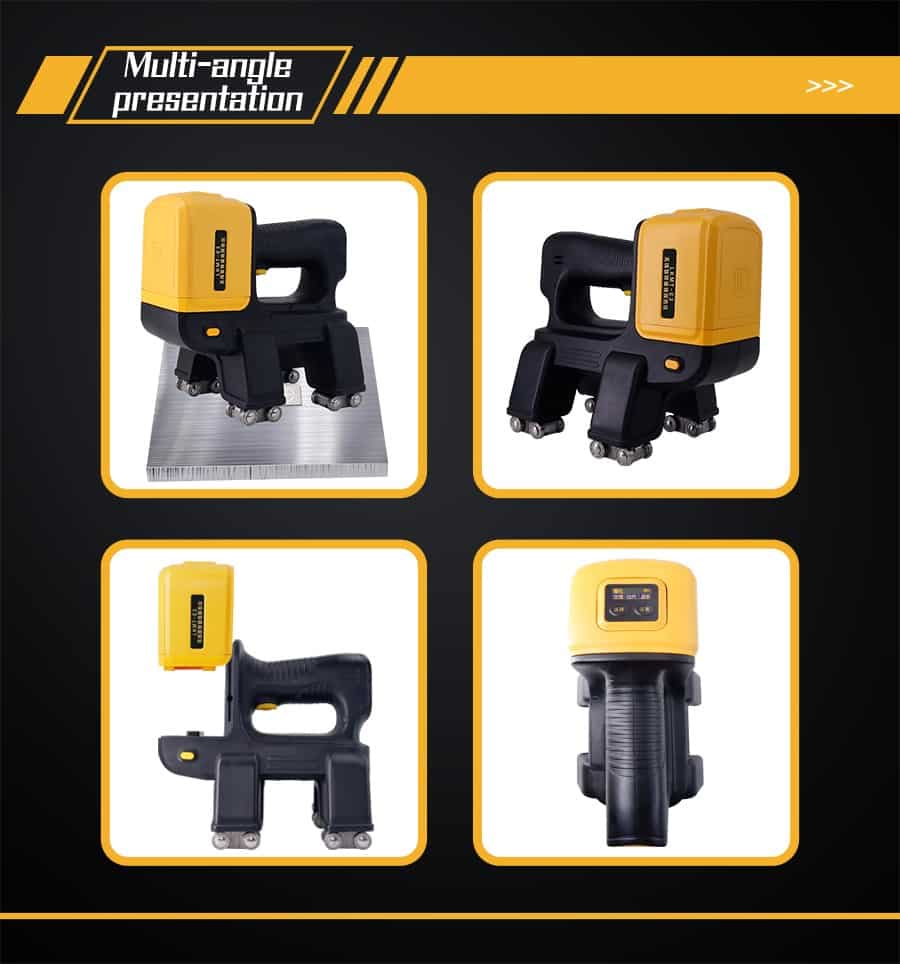

Gông từ điện xoay chiều dùng pin, không dây LKMT-E3

Tính năng

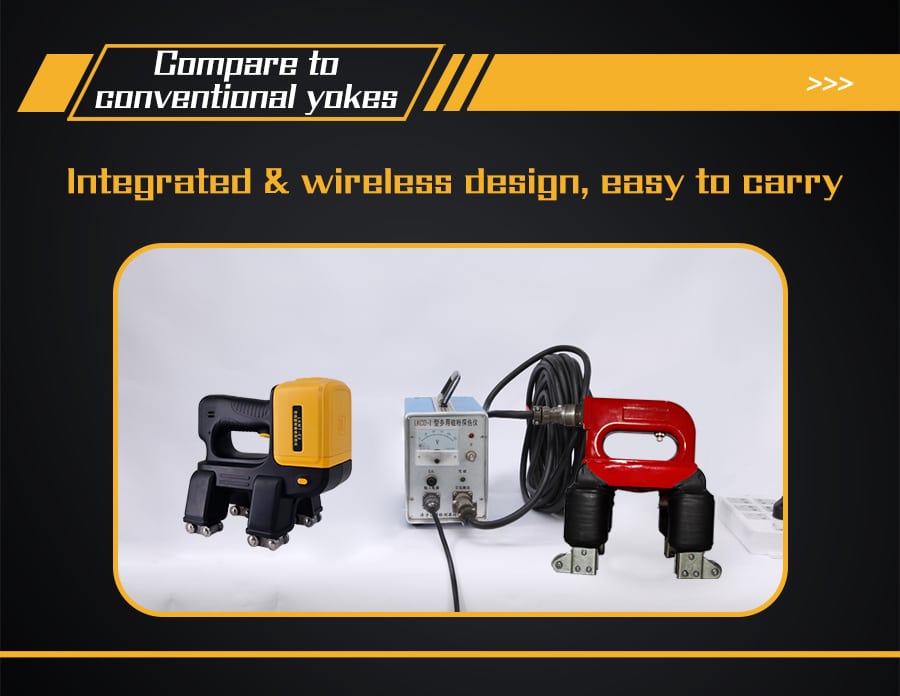

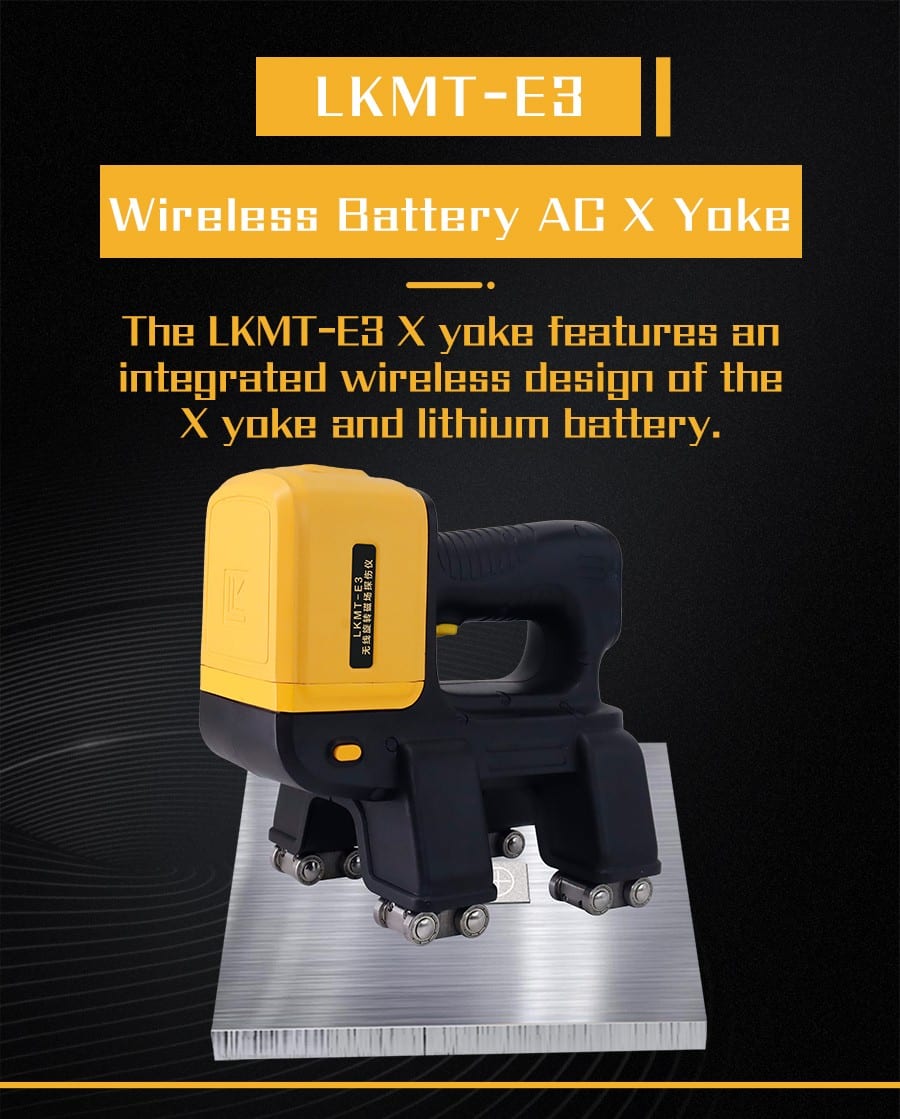

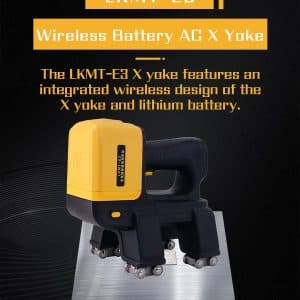

Gông từ chữ X model LKMT-E3 sở hữu thiết kế không dây đột phá, tích hợp đồng bộ giữa thân gông và pin Lithium.

Có sẵn chế độ dòng điện xoay chiều (AC) chạy bằng pin mà không cần kết nối nguồn điện bên ngoài.

Pin dự phòng có thể thay thế nhanh chóng giúp quá trình kiểm tra diễn ra liên tục không bị gián đoạn.

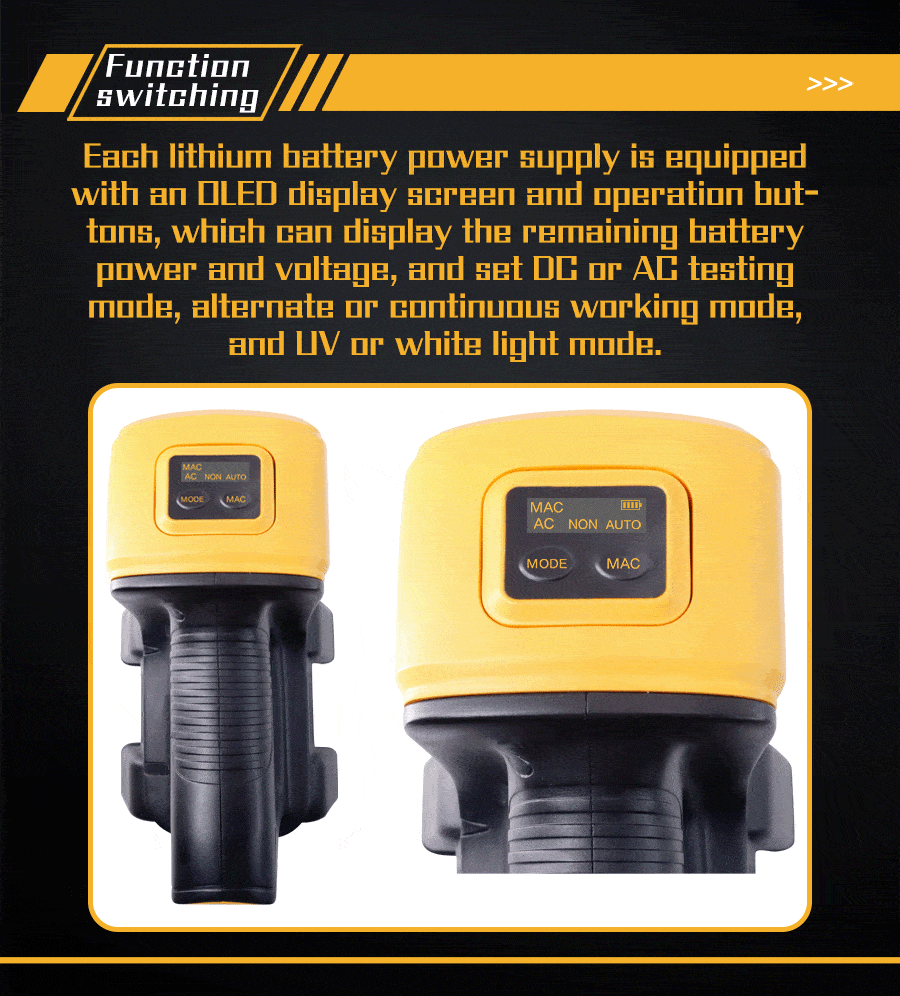

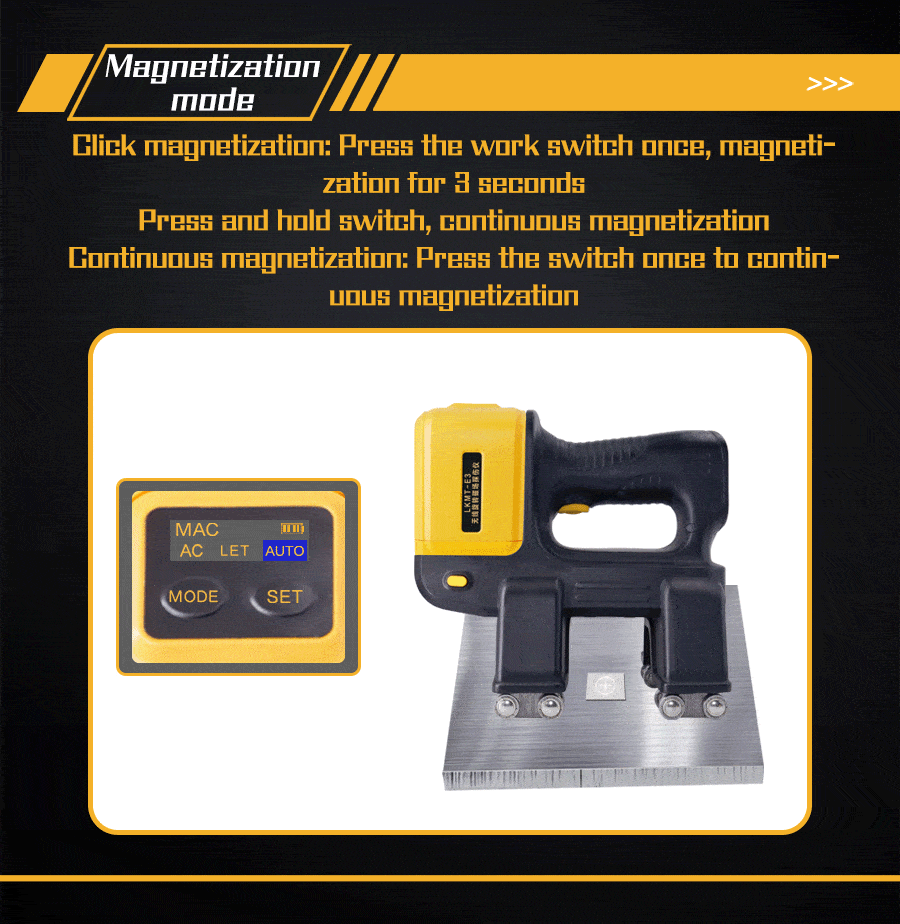

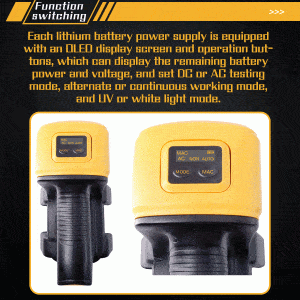

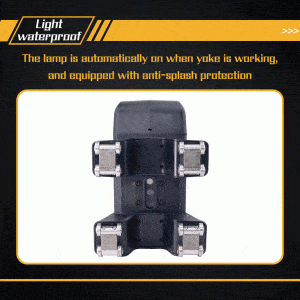

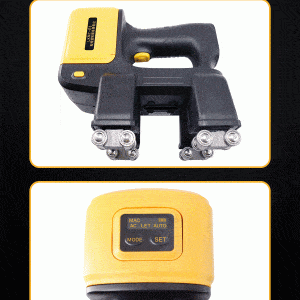

Mỗi bộ nguồn pin Lithium đều được trang bị màn hình hiển thị OLED và các nút chức năng, cho phép theo dõi dung lượng pin còn lại, điện áp; đồng thời dễ dàng cài đặt chế độ kiểm tra (AC/DC), chế độ làm việc (xung ngắn/liên tục) và chế độ đèn (UV/Ánh sáng trắng).

Thiết bị có khả năng tự nhận diện trạng thái không tải và tự động điều chỉnh dòng điện để ngăn ngừa tình trạng quá tải hoặc hư hỏng máy.

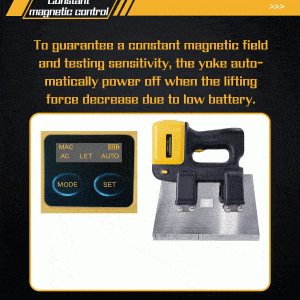

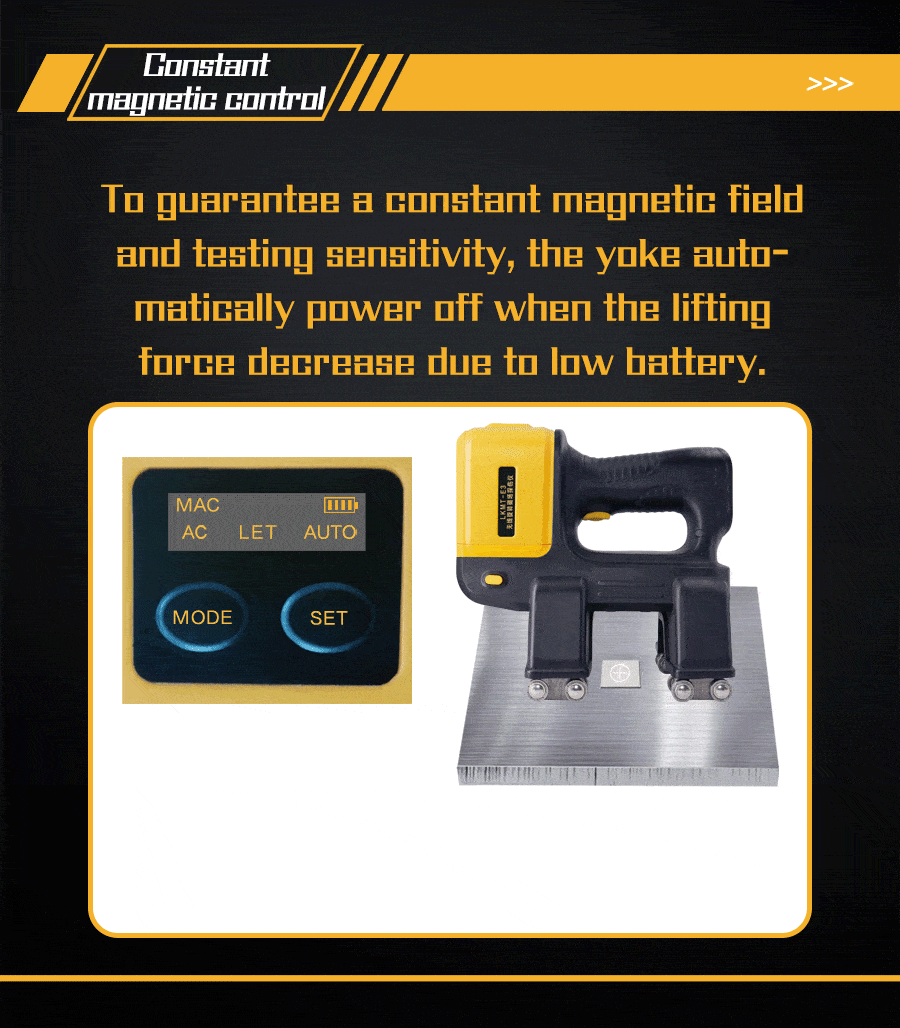

Nhằm đảm bảo từ trường ổn định và độ nhạy kiểm tra, gông từ sẽ tự động ngắt nguồn khi sức nâng bị giảm do pin yếu.

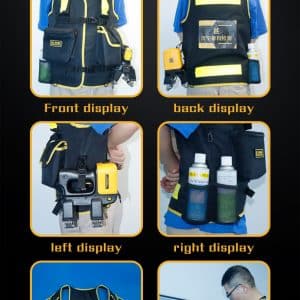

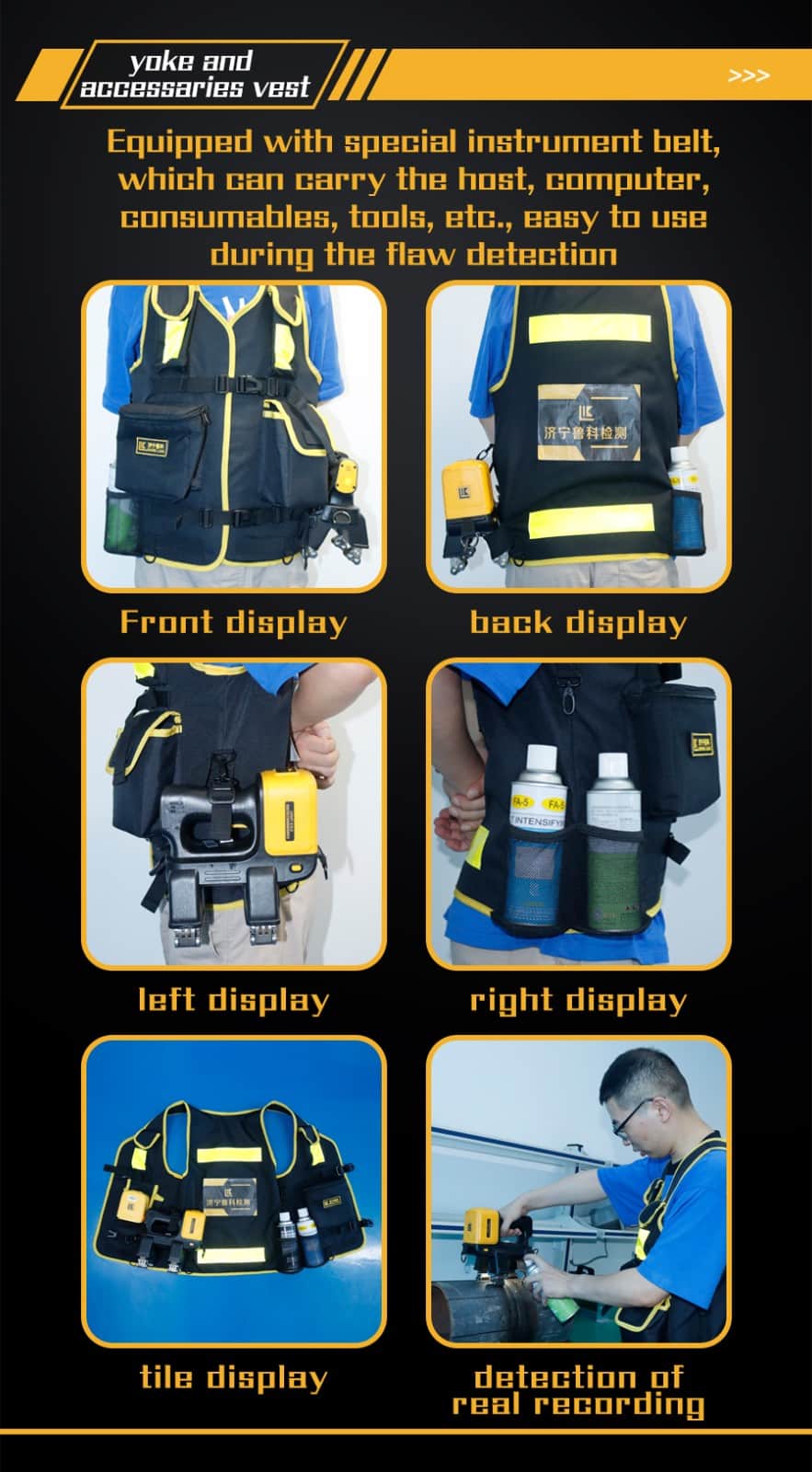

Bộ sản phẩm đi kèm một áo khoác bảo hộ (áo vest kỹ thuật) để chứa gông từ và các phụ kiện, giúp kỹ sư rảnh tay trong mọi điều kiện làm việc.

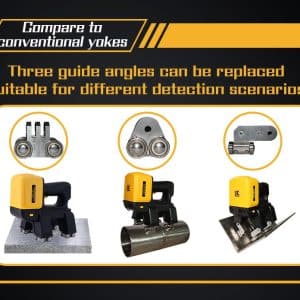

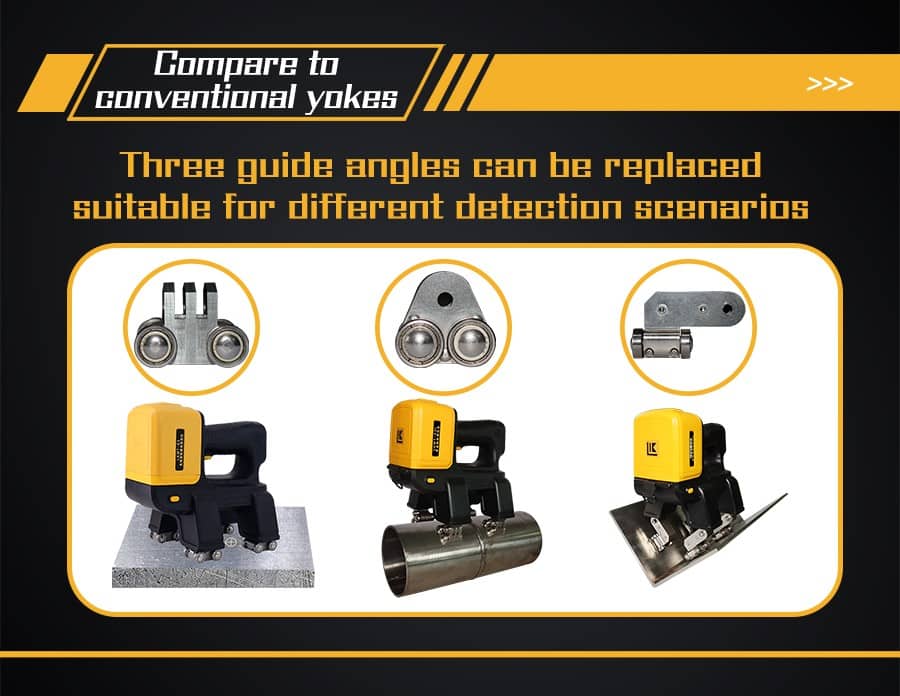

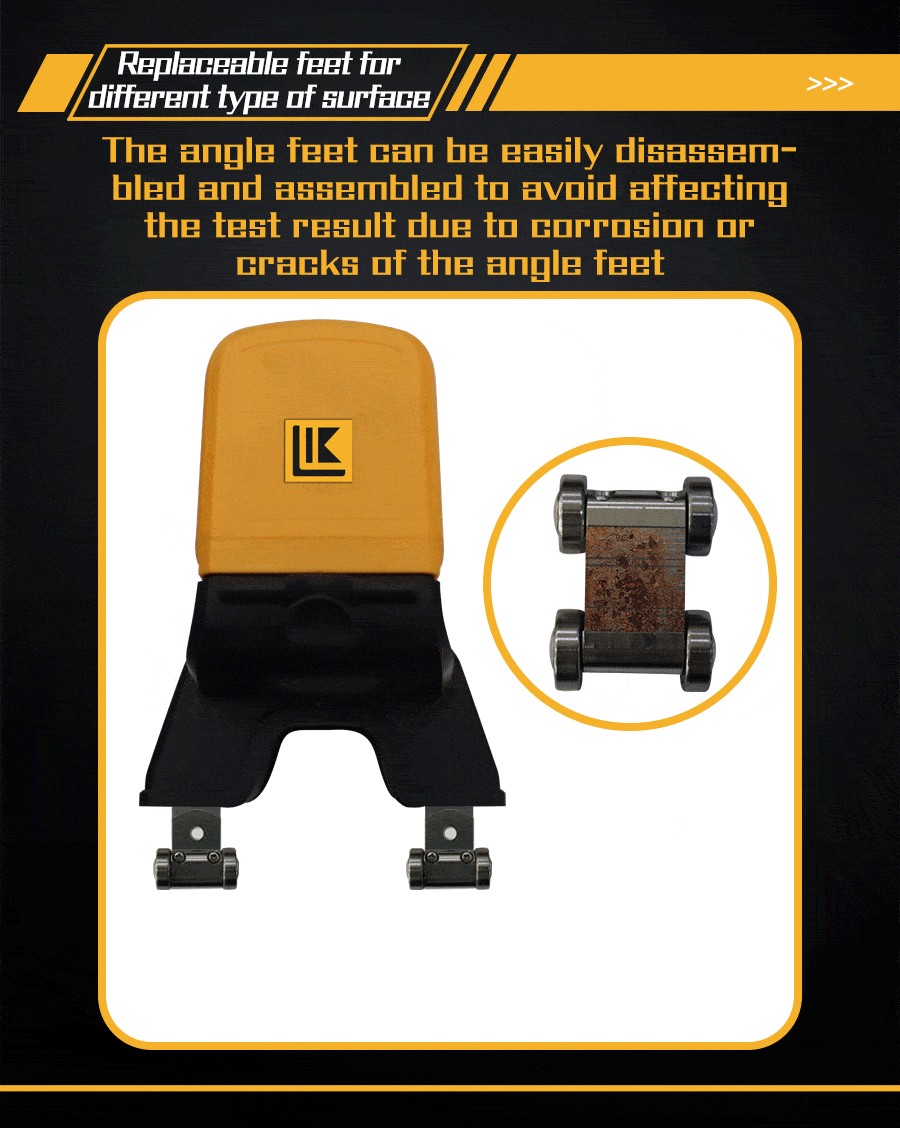

Ba loại chân cực từ phù hợp với các bề mặt khác nhau:

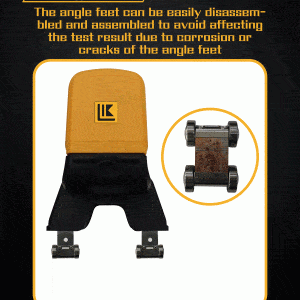

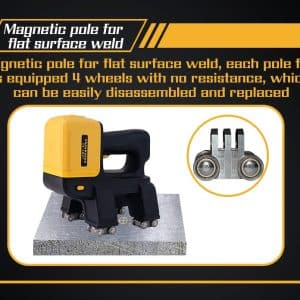

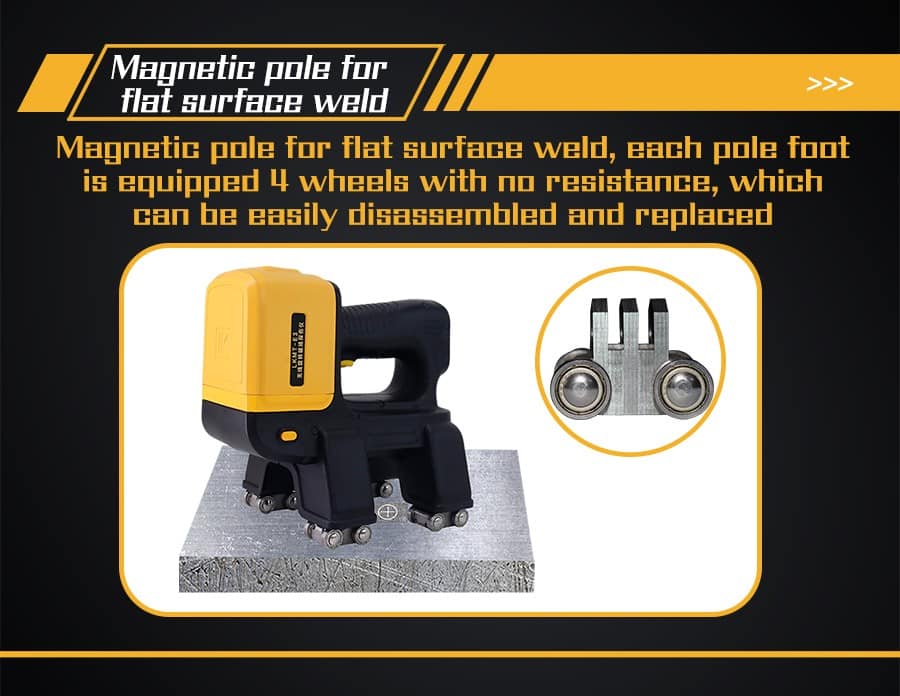

1. Cực từ cho mối hàn bề mặt phẳng: Mỗi chân cực từ được trang bị 4 bánh xe lăn mượt mà (không có lực cản), giúp di chuyển dễ dàng và có thể tháo lắp, thay thế nhanh chóng.

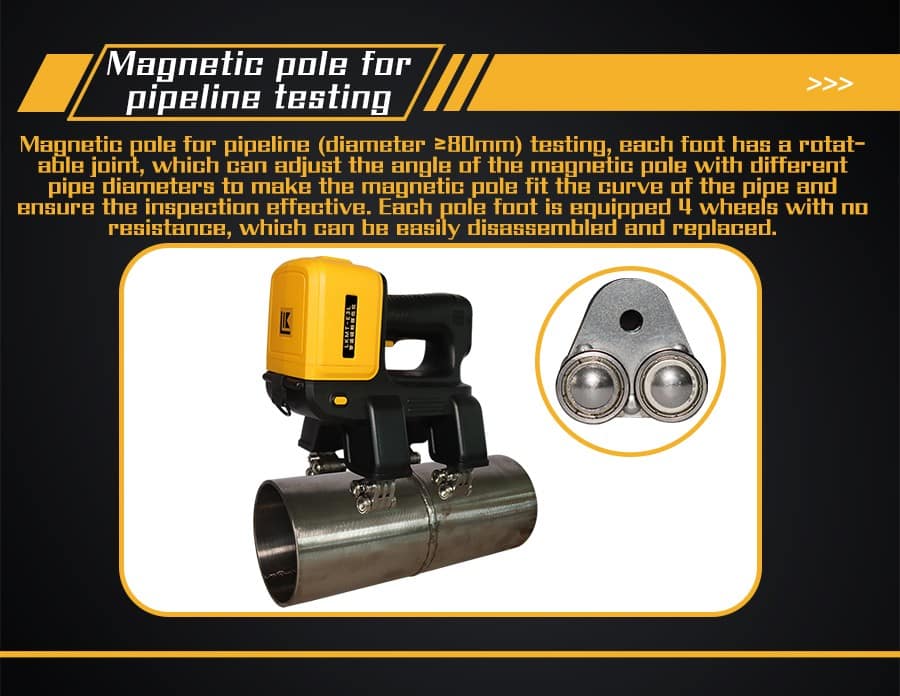

2. Cực từ kiểm tra đường ống (đường kính ≥80mm): Mỗi chân cực từ có một khớp xoay linh hoạt, cho phép tự điều chỉnh góc theo các đường kính ống khác nhau. Thiết kế này giúp cực từ ôm khít theo độ cong của thành ống, đảm bảo hiệu quả kiểm tra tối đa. Ngoài ra, mỗi chân cũng được trang bị 4 bánh xe lăn không lực cản, dễ dàng tháo lắp và thay thế.

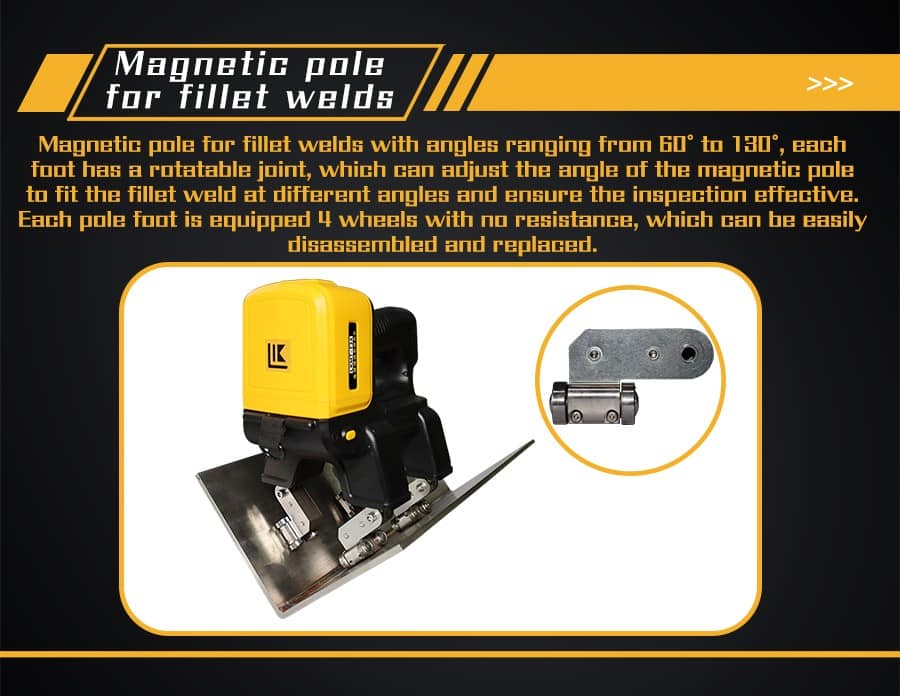

3. Cực từ cho mối hàn góc (góc từ 60° đến 130°): Mỗi chân cực từ sở hữu một khớp xoay để điều chỉnh góc độ, giúp cực từ áp sát hoàn hảo vào các mối hàn góc có biên độ khác nhau, đảm bảo kết quả kiểm tra chính xác. Tương tự, mỗi chân cực từ đều tích hợp 4 bánh xe lăn không lực cản, dễ dàng tháo rời và thay thế.

Thông số kỹ thuật

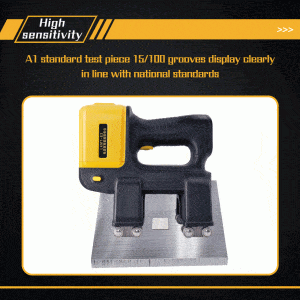

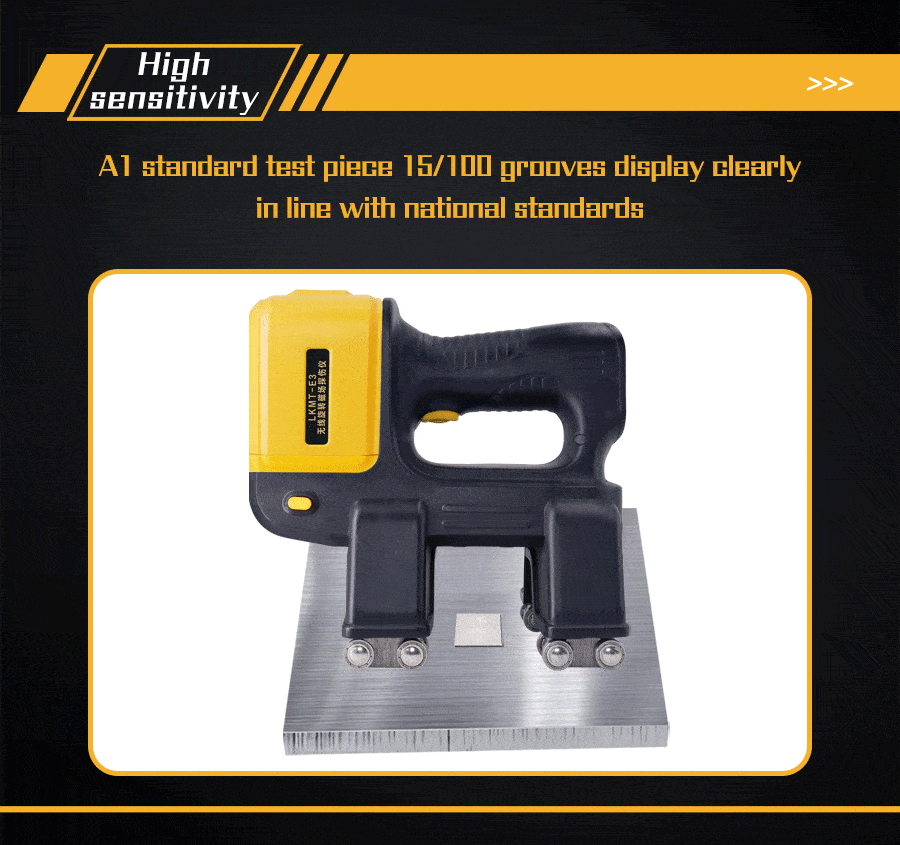

Độ nhạy: CX-230/MTU-3

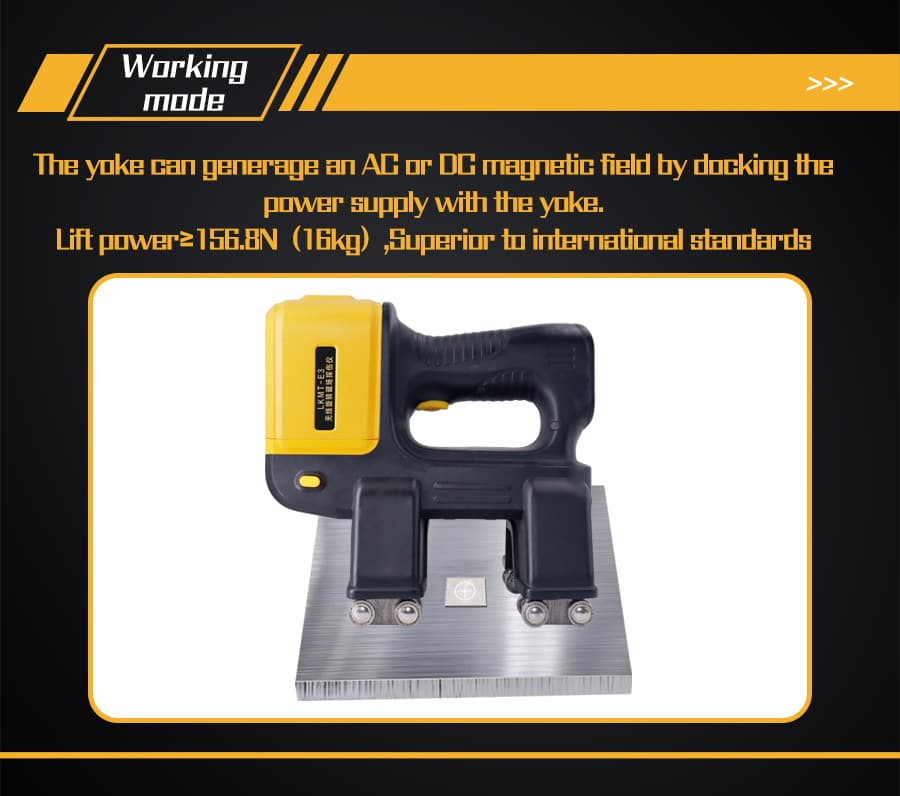

Công suất nâng: AC≥156,8N (16kg)

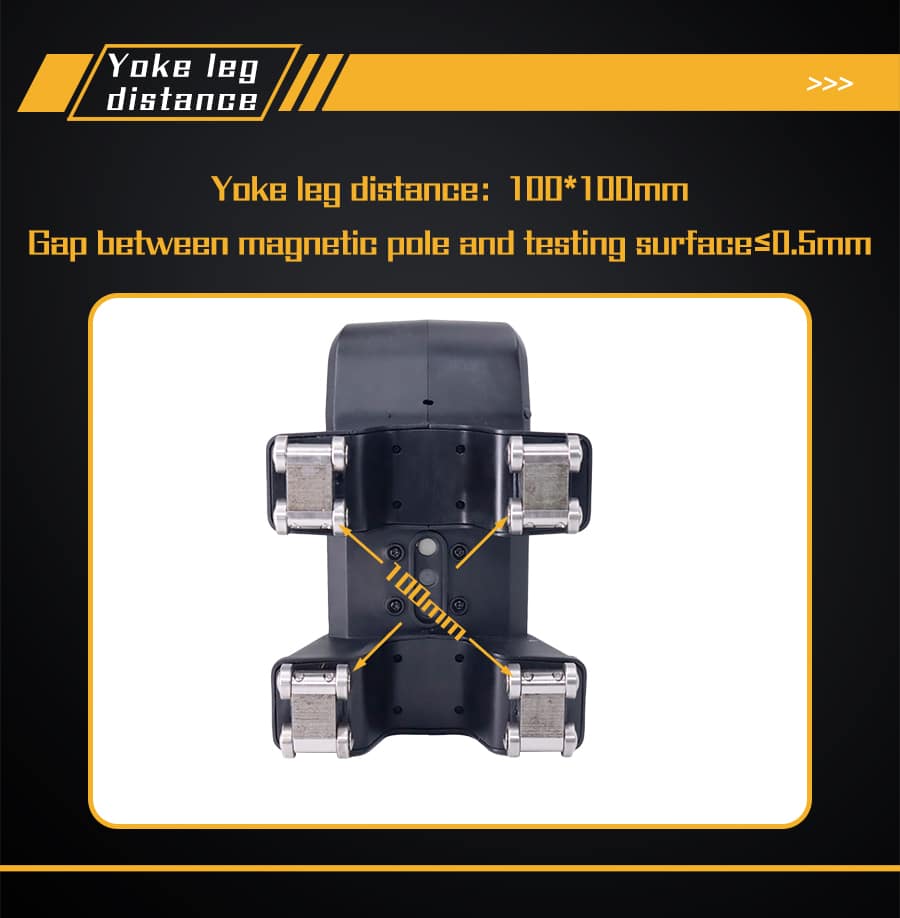

Khoảng cách giữa các chân: 100mm*100mm

Khe hở cực: ≤0,5mm

Kích thước tiếp xúc: Chân đế phẳng 19*19mm

                                   Ống dẫn nước kích thước 22*20mm

                                   Chân hàn góc 28*19mm

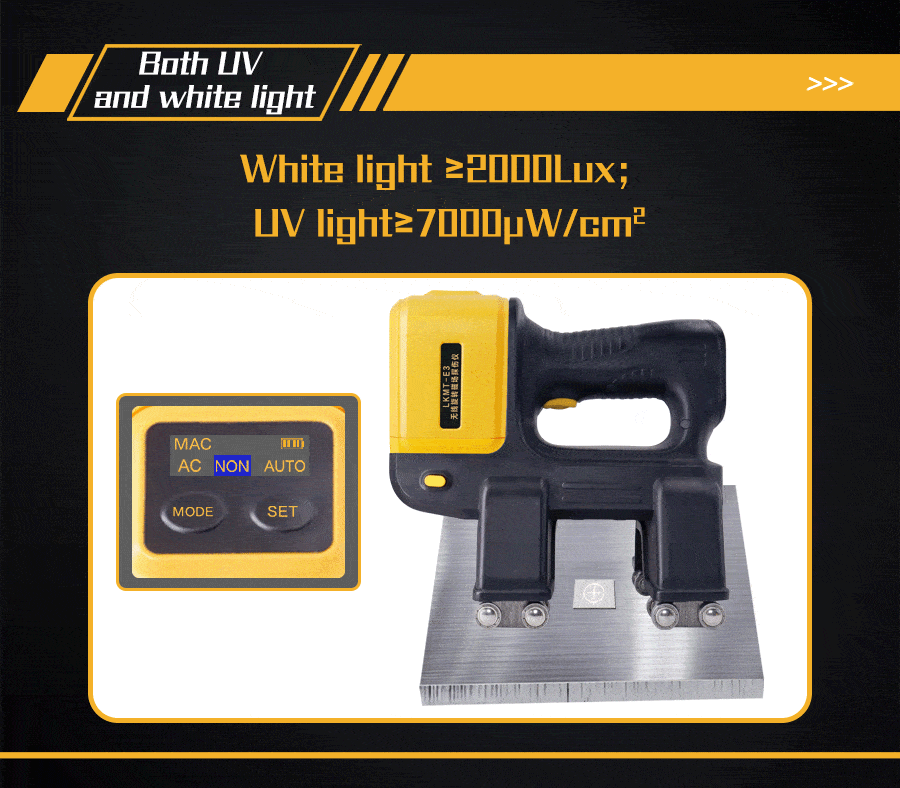

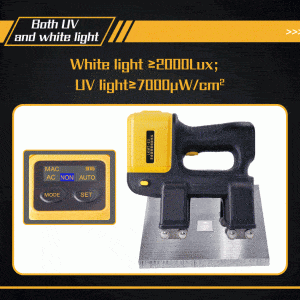

Ánh sáng trắng: ≥2000Lux

Ánh sáng UV: ≥7000μW/cm2

Tuân thủ tiêu chuẩn:

• EN ISO9934-3-2015 Kiểm tra không phá hủy – Kiểm tra hạt từ tính – Phần 3: Thiết bị

• Tiêu chuẩn ISO 17638-2016 Kiểm tra không phá hủy mối hàn – Kiểm tra bằng hạt từ tính

• Tiêu chuẩn ISO 3059-2012 Kiểm tra không phá hủy – Kiểm tra thẩm thấu và kiểm tra hạt từ tính – Điều kiện quan sát:

• Tiêu chuẩn ISO 4986-2020: Thép và gang đúc – Kiểm tra bằng hạt từ tính

• Tiêu chuẩn ISO 23278-2015: Kiểm tra không phá hủy mối hàn – Kiểm tra hạt từ tính – Mức độ chấp nhận

• BS EN 1369-2012: Đúc – Kiểm tra hạt từ tính

• Tiêu chuẩn ASME V SE-709: hướng dẫn kiểm tra hạt từ tính

 • Tiêu chuẩn ASTM E1444 về thực hành kiểm tra hạt từ tính

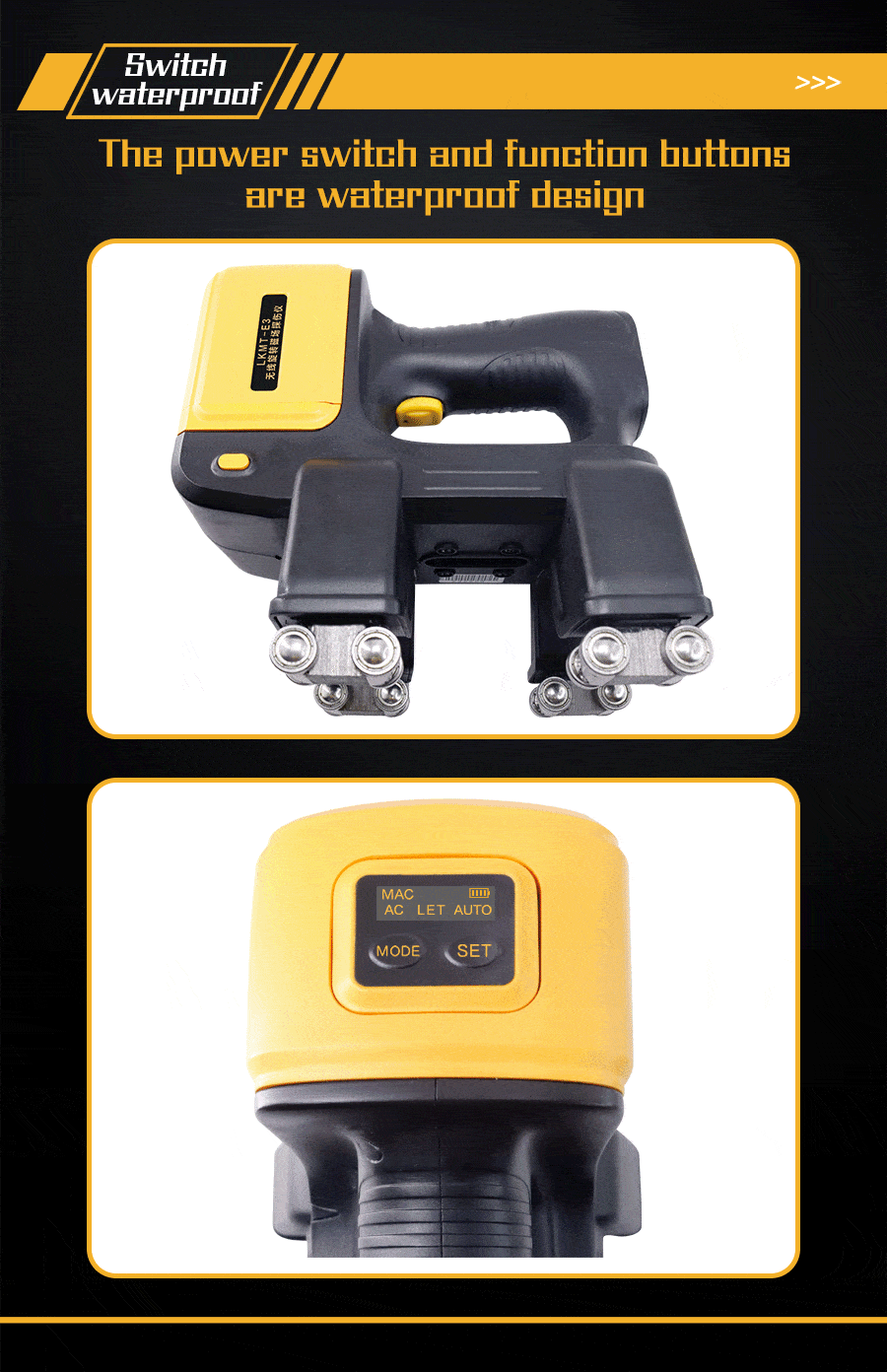

Xếp hạng IP: IP65/IP67

Chu kỳ hoạt động: 50%, thời gian hoạt động tối đa 600 giây

Dung lượng và điện áp pin: 88,8Wh / 14,8V

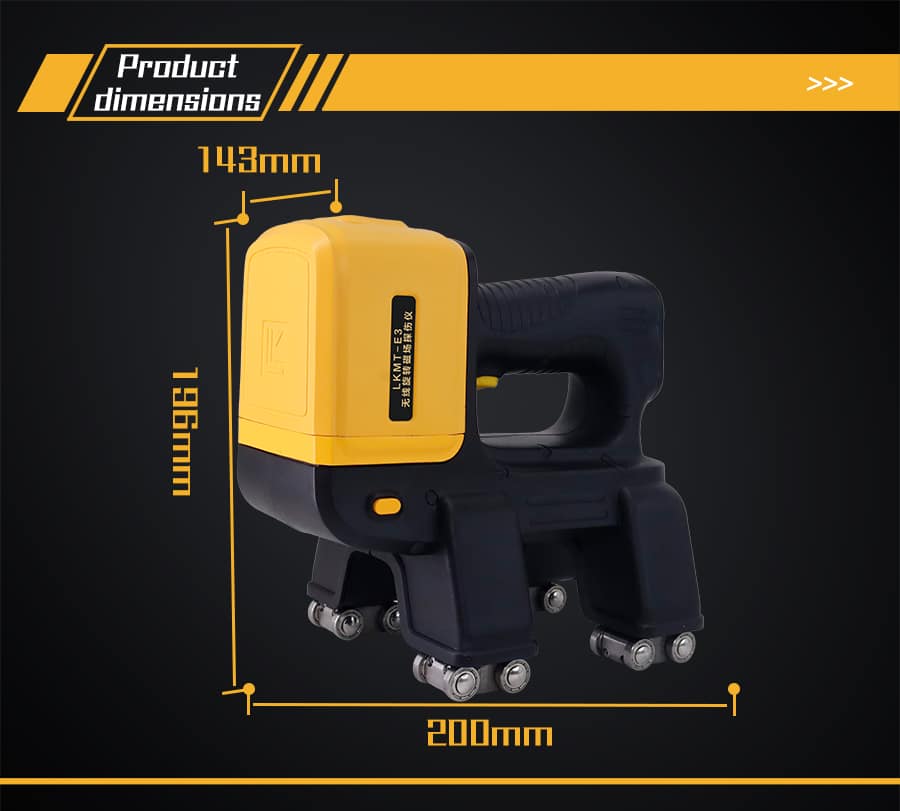

Kích thước và trọng lượng của khung chữ X: 200*143*196mm / 3.6kg

Kích thước và trọng lượng pin: 90*70*105mm / 0.64kg

Cấu hình Tiêu chuẩn

Gông từ tích hợp (Integrated Yoke): 01 chiếc.

Pin Lithium: 02 viên.

Bộ sạc pin: 02 chiếc.

Bộ dụng cụ phụ trợ (tua-vít): 01 bộ

Áo vest chuyên dụng : 01 chiếc

Valy đựng máy: 01 chiếc

Chân cực từ cho bề mặt phẳng: 04 chiếc

Chân cực từ cho đường ống: 04 chiếc

Chân cực từ cho mối hàn góc: 04 chiếc

Bộ tài liệu: Thẻ bảo hành, hướng dẫn vận hành, chứng chỉ xuất xưởng.
