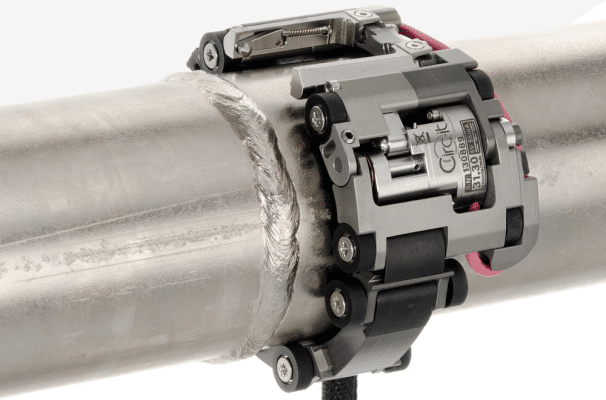

Bộ quét kiểm tra Phased Array ống đường kính nhỏ CIRC-IT (1 đầu dò)

Bộ quét siêu âm đường kính nhỏ, chiều cao thấp CIRC-IT – 1 đầu dò. Được thiết kế giúp định vị đầu dò và mã hóa vị trí theo chu vi ống có kích thước từ 21,4 – 114,3 mm (0,84 – 4,5 in), bộ quét vận hành thủ công này có thể hoạt động trong phạm vi có chiều cao tiếp cận ở 11 mm (0,433 in).

TỔNG QUAN

• Phạm vi đường kính ống: 21,4 mm – 114,3 mm (0,84 in – 4,5 in)
• Khoảng hở xuyên tâm tối thiểu: 11 mm (0,433 in)
• Bộ mã hóa: tương thích với OmniScan (kết nối Lemo)
• Độ phân giải bộ mã hóa: 31,30 lần/mm (795,0 lần/inch)
• Khả năng giữ đầu dò: 1 nêm PAUT kích thước nhỏ
• Độ dài cáp Encoder: 3 m (9,8 ft)
• Bề mặt kiểm tra: Sắt từ và thép không gỉ

KÍCH THƯỚC & TRỌNG LƯỢNG

• Chiều cao bộ quét: 11 mm (0,43 in)
• Chiều rộng bộ quét: 53,5 mm (2,1 in)
• Chiều sâu bộ quét: 105,6 mm (4,2 in)
• Trọng lượng bộ quét: 0,09 kg (0,2 lb)
• Trọng lượng vận chuyển: 3,1 kg (6,8 lb)

THÔNG SỐ KỸ THUẬT MÔI TRƯỜNG

• Môi trường hoạt động: -20°C (-4°F) đến 50°C (122°F)
• Độ kín môi trường: Không thấm nước (có thể nhúng trong nước)
• Liên hệ với VISCO để biết chi tiết
