Ý nghĩa của chế độ hiển thị dạng sóng (A-Scan) trong kiểm tra đo chiều dày siêu âm

Đăng vào bởi khanh

Trong lĩnh vực Thử nghiệm Không phá hủy (NDT), độ tin cậy và độ chính xác là yếu tố được quan tâm hàng đầu. Mặc dù các thiết bị đo chiều dày siêu âm hiện đại có thể cung cấp các giá trị đọc nhanh chóng, các chuyên gia vẫn cần có thêm công cụ để xác minh dữ liệu đó.

Với những ứng dụng đo lường yêu cầu độ chính xác tuyệt đối, việc chỉ nhìn vào con số trên màn hình đôi khi là chưa đủ. Bạn cần một công cụ giúp bạn nhìn thấy những gì đang diễn ra bên trong vật liệu.

Các thiết bị đo chiều dày hàng đầu như 39DL PLUS và 45MG được thiết kế để hiển thị đồng thời cả giá trị đo chiều dày và dạng sóng A-scan (biểu diễn đồ họa của tín hiệu siêu âm) để người vận hành có kinh nghiệm xác minh tín hiệu phản xạ.

Trực quan hơn với chế độ hiển thị dạng sóng (Live Waveform)

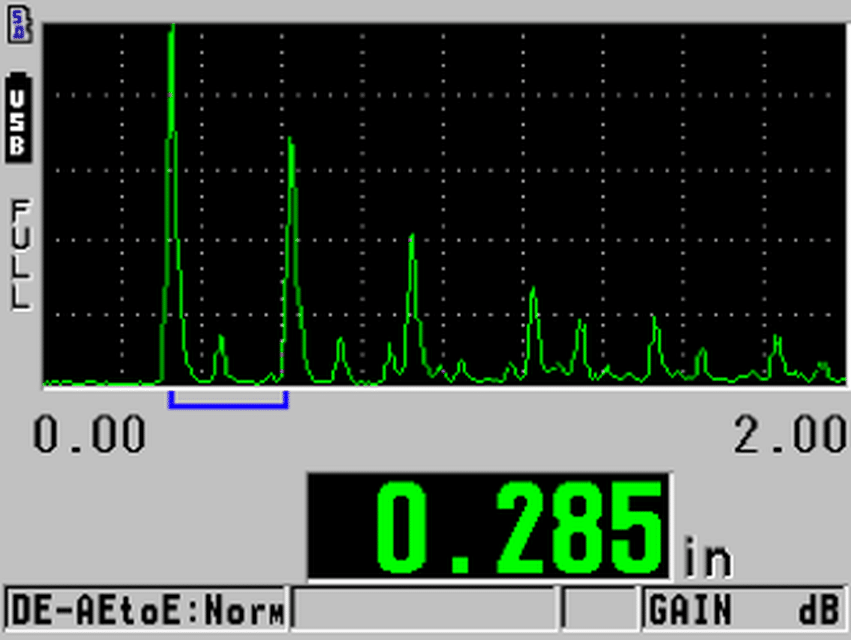

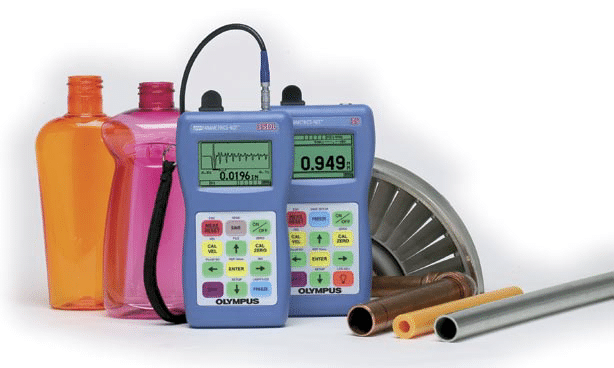

Chế độ Live Waveform (A-scan) trên các máy đo độ dày bằng siêu âm cho phép bạn quan sát trực tiếp đồ thị sóng siêu âm trên màn hình. Các thiết bị này cung cấp tính năng hiển thị Dạng sóng A-scan trực tiếp với khả năng điều chỉnh dạng sóng, mang lại sự tự tin tuyệt đối vào kết quả đo:

  • Xác nhận ngay: Bạn có thể kiểm tra trực quan tín hiệu phản hồi của từng phép đo, đảm bảo rằng tín hiệu sóng được sử dụng để tính toán chiều dày là tiếng phản xạ chính xác, không phải là nhiễu, tín hiệu bề mặt, bất liên tục trong vật liệu, hoặc tín hiệu từ xung phản xạ nhiều lần liên tiếp.
  • Xử lý các ứng dụng phức tạp: Chế độ Waveform Adjust (WAVE ADJ) trên các thiết bị như 38DL PLUS và 39DL PLUS cho phép bạn tinh chỉnh các thông số cài đặt đầu dò, tối ưu hiệu suất đo lường ngay cả với những vật liệu khó khăn nhất, chiều dày mỏng, vật liệu có lớp phủ, bề mặt kém bằng phẳng…

Các tính năng tăng cường độ chính xác và hỗ trợ phân tích chuyên sâu

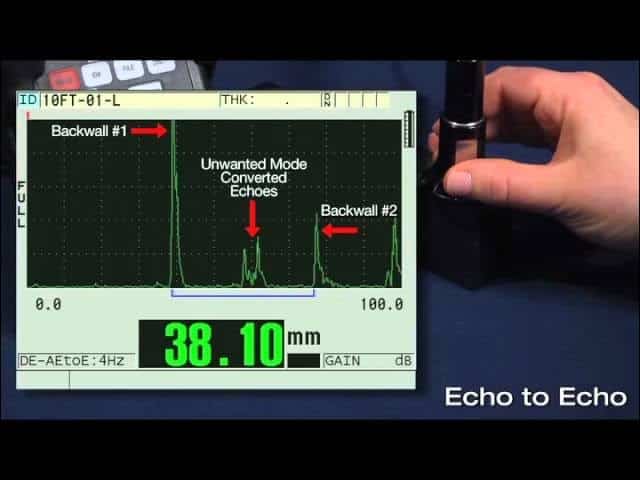

Chế độ đo Echo to Echo đo chiều dày dựa trên tín hiệu từ xung phản xạ thứ nhất và thứ hai.

Các thiết bị đo chiều dày đa năng của Evident được trang bị các công cụ điều khiển dạng sóng tiên tiến và khả năng hiển thị chi tiết, hỗ trợ phân tích tín hiệu:

Tính năng WaveformỨng dụng/Mục đích
Độ Phân giải màn hìnhVới màn hình LCD màu transflective (TFT) có mật độ điểm ảnh cao (640 x 480 pixels), bạn sẽ thấy rõ nét từng chi tiết của dạng sóng, giúp xác định và giải quyết các vấn đề một cách dễ dàng.
Điều chỉnh Gain thủ công (Manual Gain Adjust)Cho phép người vận hành tùy chỉnh độ nhạy của bộ thu (Gain) để phát hiện xung phản xạ yếu, hoặc giảm nhiễu.
Điều chỉnh Blanking (Extended Blank)Cho phép người vận hành đặt một vùng trống (blank zone) để loại trừ các xung phản xạ không mong muốn xuất hiện sớm, tránh các giá trị đo nhầm.
Chức năng ZoomZoom tự động và linh hoạt điều chỉnh phạm vi và độ trễ để tập trung tối ưu vào xung phản xạ được phát hiện, giúp quan sát chi tiết hơn.
Lưu trữ dạng sóngBạn có thể lưu trữ các dạng sóng kèm kết quả đo (lên đến 20,000 dạng sóng kèm theo giá trị đo chiều dày) vào bộ nhớ.
Truyền dữ liệu và Phân tíchDạng sóng đã lưu có thể được truyền sang máy tính (thông qua cổng giao tiếp hoặc Bluetooth/Wi-Fi trên 39DL PLUS) để phân tích chuyên sâu.

Kết luận

Tóm lại, Live A-scan là tính năng cốt lõi (Live A-scan with waveform adjust) của các thiết bị đo chiều dày hiệu suất cao, mang lại khả năng kiểm tra trực quan, điều chỉnh tối ưu các thông số và đảm bảo độ chính xác tuyệt đối trong các ứng dụng đo chiều dày siêu âm.
