Hướng dẫn về Các Cấp độ nhạy của Chất Thẩm Thấu theo AMS 2644

Cấp độ nhạy là một hệ thống phân loại dành cho chất thẩm thấu lỏng huỳnh quang, được quy định trong tiêu chuẩn AMS 2644. Các cấp độ nhạy này không áp dụng cho chất thẩm thấu khả kiến (thẩm thấu màu).

Các Cấp độ Nhạy theo AMS 2644

• Cấp độ ½ – Độ nhạy rất thấp (Very low sensitivity)
• Cấp độ 1 – Độ nhạy thấp (Low sensitivity)
• Cấp độ 2 – Độ nhạy trung bình (Medium sensitivity)
• Cấp độ 3 – Độ nhạy cao (High sensitivity)
• Cấp độ 4 – Độ nhạy siêu cao (Ultrahigh sensitivity)

Lý do sử dụng các Cấp độ nhạy khác nhau

Trong phương pháp kiểm tra không phá hủy bằng chất thẩm thấu huỳnh quang, cần có sự cân bằng giữa độ nhạy của chất thẩm thấu và mức độ nhiễu huỳnh quang nền.

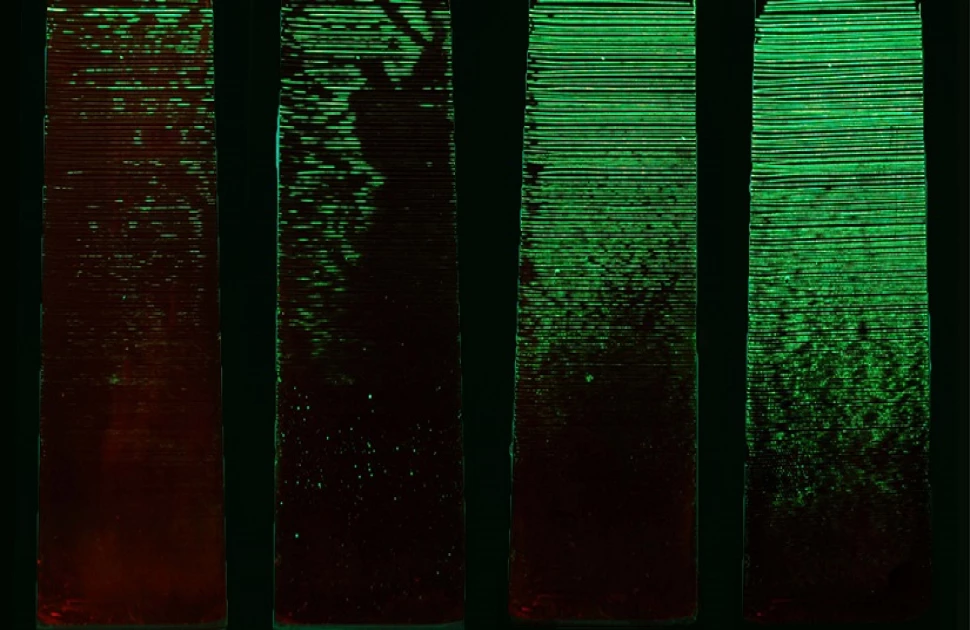

Chất thẩm thấu có độ nhạy cao hơn có khả năng phát hiện các vết nứt và khuyết tật nhỏ hơn. Tuy nhiên, chúng cũng sẽ tạo ra nhiễu huỳnh quang nền mạnh hơn. Nhiễu huỳnh quang nền quá mức có thể cản trở việc kiểm tra chi tiết do gây khó khăn cho việc xác định các chỉ thị (indications) của chất thẩm thấu. Khi nhiễu huỳnh quang nền quá lớn, các chỉ thị này có thể bị hòa lẫn vào nền thay vì nổi bật lên để người kiểm tra dễ dàng phát hiện.

Ngược lại, chất thẩm thấu có độ nhạy thấp hơn sẽ có ít nhiễu nền hơn so với loại có độ nhạy cao, nhưng chúng không thể phát hiện các chỉ thị rất nhỏ (fine indications).

Do đó, cần phải cân nhắc sử dụng cấp độ nhạy đủ cao để xác định vị trí các chỉ thị cần thiết, đồng thời giữ cho nhiễu huỳnh quang nền ở mức tối thiểu nhằm tối đa hóa khả năng phát hiện chỉ thị.

Cách Thiết lập Cấp độ Nhạy

Nếu một nhà sản xuất muốn chất thẩm thấu của họ được chứng nhận và liệt kê trong Danh mục Sản phẩm Đạt chuẩn (Qualified Products List, QPL-AMS-2644), họ phải gửi mẫu sản phẩm đến Phòng thí nghiệm Nghiên cứu của Không quân Hoa Kỳ (Air Force Research Laboratory) tại Căn cứ Không quân Wright-Patterson ở Dayton, Ohio. Tại đây, Phòng thí nghiệm Nghiên cứu của Không quân sẽ kiểm tra chất thẩm thấu, sau đó xác định và ấn định cấp độ nhạy dựa trên kết quả kiểm tra.

Các chất thẩm thấu đã được phê duyệt sẽ được liệt kê trong QPL-AMS-2644 theo cấp độ nhạy và phương pháp đã được ấn định.

Cách Xác định Cấp độ Nhạy Phù hợp sử dụng trong kiểm tra thẩm thấu huỳnh quang

Yếu tố đầu tiên khi quyết định sử dụng chất thẩm thấu có cấp độ nhạy nào là dựa trên hướng dẫn được cung cấp trong các tiêu chuẩn kỹ thuật hiện hành hoặc các quy định của cơ quan quản lý. Thông thường, cấp độ nhạy của chất thẩm thấu được nêu rõ trong các quy trình kỹ thuật làm việc (working specifications) cho quy trình kiểm tra. Điều này đặc biệt đúng khi việc kiểm tra bằng chất thẩm thấu liên quan đến các bộ phận có yêu cầu an toàn nghiêm ngặt (safety critical parts). Các tiêu chuẩn kỹ thuật và quy trình vận hành tiêu chuẩn (standard operating procedures) đang được áp dụng tại một cơ sở sẽ quy định cấp độ nhạy của chất thẩm thấu cần sử dụng.

Nếu cấp độ nhạy của chất thẩm thấu chưa được thiết lập bởi một tiêu chuẩn hay quy trình nào, việc đánh giá trực tiếp trên các chi tiết thực tế với một vài loại chất thẩm thấu khác nhau được khuyến nghị thực hiện. Chất thẩm thấu có độ nhạy thấp hơn thường hoạt động tốt trên các bề mặt thô, trong khi chất thẩm thấu có độ nhạy cao hơn phù hợp với các bề mặt được gia công tinh xảo. Việc đánh giá chất thẩm thấu trên các chi tiết thực tế rất quan trọng để xác nhận độ nhạy phù hợp với mức nhiễu huỳnh quang nền chấp nhận được, nhằm phát hiện các loại khuyết tật thường gặp trên chi tiết đó. Việc đánh giá này cũng có thể giúp xác nhận các thông số xử lý phù hợp như thời gian thẩm thấu (dwell time) và thời gian rửa (rinse time).

Trong nhiều trường hợp, một đơn vị sản xuất sẽ cần sử dụng nhiều hơn một cấp độ nhạy của chất thẩm thấu do sự khác biệt về loại chi tiết, quy trình kiểm tra và các yêu cầu kỹ thuật cụ thể từ khách hàng tại địa điểm đó.
